Определение прочности бетона методом упругого отскока

Строительная экспертиза – это комплекс мер, направленных на обеспечение безопасности, надежности и долговечности возводимых и эксплуатируемых зданий и сооружений. Одним из ключевых параметров, определяющих эти качества, является прочность бетона – материала, составляющего основу большинства конструкций. Традиционные методы определения прочности, такие как испытание образцов-кубов в лаборатории, требуют отбора проб с нарушением целостности конструкции, что не всегда возможно и целесообразно, особенно на действующих объектах. В таких случаях на помощь приходят неразрушающие методы контроля, среди которых особое место занимает метод упругого отскока.

Что такое метод упругого отскока

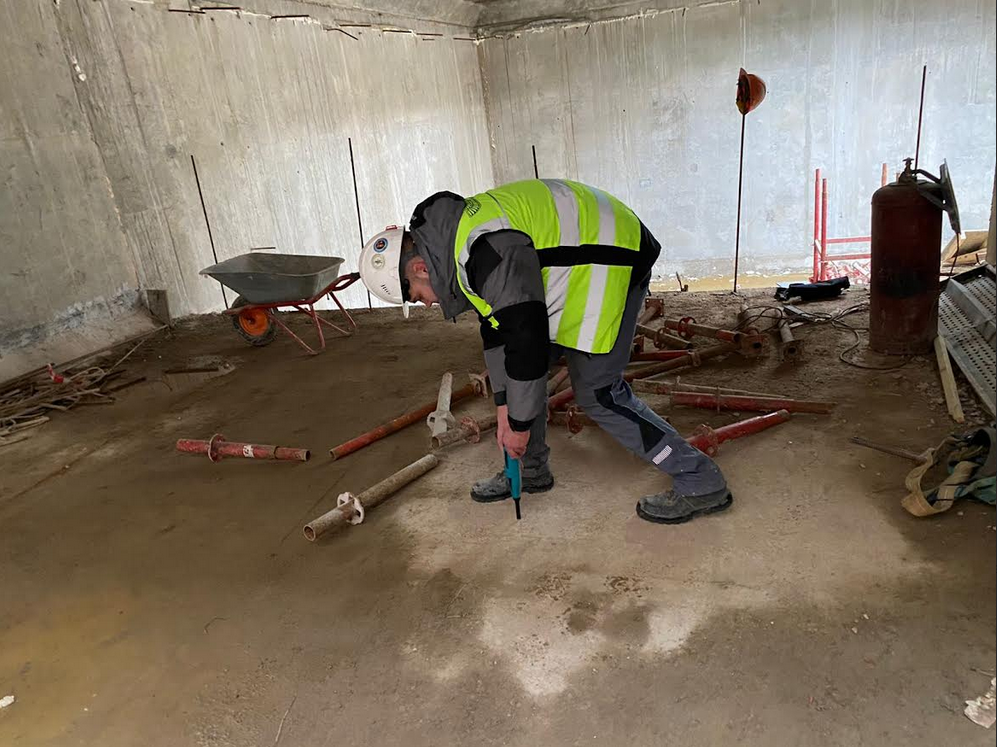

Метод упругого отскока, также известный как метод Шмидта или склерометрический метод, основан на простом физическом принципе. Для его реализации используется специальный прибор – склерометр, который приводится в действие пружинным механизмом и совершает удар по поверхности бетона. Энергия, которая не была израсходована на деформацию материала, возвращается в виде упругой энергии, заставляя ударник отскочить. Величина этого отскока, измеряемая по шкале прибора, напрямую коррелирует с поверхностной твердостью бетона, а, следовательно, и с его прочностью. Чем прочнее бетон, тем меньше деформируется при ударе и тем сильнее отскакивает ударник.

Главное преимущество метода упругого отскока заключается в том, что он не повреждает конструкцию. Удар, наносимый прибором, настолько незначителен, что не приводит к образованию трещин или других видимых дефектов. Это делает его идеальным инструментом для обследования объектов, находящихся в эксплуатации, где демонтаж или нарушение целостности конструкции недопустимы. Экспертам не нужно останавливать производственные процессы, эвакуировать людей или выполнять дорогостоящие подготовительные работы. Обследование может проводиться в условиях реальной эксплуатации, что значительно экономит время и ресурсы.

Актуальность метода в строительной экспертизе

Метод упругого отскока находит широкое применение в различных областях строительной экспертизы, особенно когда требуется быстро и без разрушения получить представление о прочности материала.

1. Монолитные железобетонные конструкции. Это, пожалуй, одна из основных сфер применения. Большинство современных зданий и сооружений возводятся из монолитного железобетона, и его прочность должна соответствовать проектным требованиям.
2. Плиты, колонны, балки, стены, ригели, фундаменты. Любая из этих железобетонных конструкций может быть исследована с помощью склерометра. Это актуально как при первичном обследовании новых объектов, так и при оценке состояния уже эксплуатируемых зданий, особенно после воздействия неблагоприятных факторов (пожар, затопление, сейсмические нагрузки).
3. Объекты, где нужно быстро получить ориентировочную картину по прочности без вскрытия и разрушения конструкции. Если стоит задача оперативно оценить, насколько бетон в общем соответствует нормативным показателям, метод упругого отскока – идеальное решение. Это может быть актуально при приемке работ, при обследовании старых зданий, при обнаружении видимых дефектов, вызывающих сомнения в прочности.
4. Ситуации, когда метод используют как первичный скрининг перед более глубоким обследованием. Часто метод упругого отскока используется на первом этапе обследования. Полученные ориентировочные данные помогают сформировать общее представление о пресности материала, выявить проблемные зоны и принять решение о необходимости проведения более точных и трудоемких испытаний, таких как отбор кернов для лабораторных испытаний или ультразвуковое тестирование.

Простота проведения, а также довольно высокая эффективность определяют актуальность данного метода в различных областях строительной экспертизы.

Факторы, влияющие на точность результата

Несмотря на свои преимущества, метод упругого отскока предполагает ряд факторов, влияющих на достоверность получаемых данных. Их понимание критически важно для правильной интерпретации результатов.

1. Влажность бетона и состояние поверхности. Повышенная влажность бетона может как снизить, так и повысить показания склерометра, в зависимости от типа цемента и степени гидратации. Поэтому рекомендуется проводить измерения на сухих поверхностях. Наличие пыли, грязи, цементного молока или жирных пятен также искажает результаты. Поверхность должна быть очищена до чистой бетонной структуры.
2. Возраст бетона и условия твердения. Прочность бетона меняется со временем, увеличиваясь в процессе твердения. Показания склерометра будут ниже для молодого бетона по сравнению с бетоном, выдержавшим нормативный срок. Условия твердения (температура, влажность) также играют роль.
3. Карбонизация поверхностного слоя. Поверхностный слой бетона со временем насыщается углекислым газом из атмосферы, что приводит к карбонизации. Карбонизированный бетон имеет более высокую поверхностную твердость, но при этом может быть менее прочным в глубине. Это часто приводит к завышенным показаниям склерометра.
4. Крупность заполнителя и неоднородность структуры. Если в бетонной смеси крупный заполнитель (щебень, гравий) расположен близко к поверхности, это может привести к локальным изменениям интенсивности отскока. Неоднородность структуры самого бетона (например, наличие пустот или раковин) также снижает точность.
5. Положение конструкции и направление удара. Значения отскока могут варьироваться в зависимости от положения конструкции (горизонтальная, вертикальная, наклонная) и направления удара. Для минимизации погрешности удар должен быть перпендикулярен поверхности.
6. Наличие штукатурки, краски, ремонтных составов или повреждённого слоя. Любое покрытие на поверхности бетона будет искажать результаты. Необходимо тщательно очищать исследуемую поверхность до обнажения основного массива бетона.

Учет данных факторов и правильная подготовка поверхности конструкции перед оценкой прочности бетона способствуют точности исследования и достоверности результата.

Преимущества метода упругого отскока

Несмотря на перечисленные факторы, влияющие на точность, метод упругого отскока предлагает ряд существенных преимуществ:

1. Быстрота обследования. По сравнению с лабораторными испытаниями или отбором кернов, метод упругого отскока позволяет получить результаты практически мгновенно.
2. Отсутствие заметных повреждений конструкции. Как уже упоминалось, метод является неразрушающим, что особенно важно при обследовании действующих объектов.
3. Удобство для массовой проверки большого количества точек. При необходимости оценить прочность бетона в большом количестве мест, склерометр позволяет сделать это оперативно и с минимальными трудозатратами.
4. Возможность применять на эксплуатируемых объектах без сложной подготовки: Это делает метод незаменимым для обследования действующих мостов, зданий, тоннелей, плотин и других сооружений, где остановка эксплуатации невозможна.
5. Практичность для предварительной оценки состояния бетона: Метод отлично подходит для получения первичного представления о прочности, помогая выявить потенциальные проблемы и спланировать дальнейшие действия.

Метод упругого отскока – это действительно удобный и быстрый способ неразрушающей оценки прочности бетона. Он особенно ценен при работе с действующими объектами и при массовом обследовании конструкций, где требуется оперативное получение информации без риска нанесения ущерба.

Максимальную пользу метод упругого отскока приносит не сам по себе, а в грамотном сочетании с другими методами прямых неразрушающих лабораторных испытаний. Для получения достоверных результатов необходимо тщательно подготавливать поверхность, проводить достаточное количество измерений в репрезентативных точках, учитывать все влияющие факторы и, при необходимости, сопоставлять полученные данные с результатами более точных испытаний. Такой комплексный подход обеспечивает объективную оценку прочности бетона и способствует обеспечению надежности и безопасности строительных объектов.

Часто задаваемые вопросы

1. Подходит ли метод для старых конструкций?

Да, данный метод подходит для старых конструкций, но требует учета дополнительных факторов: состояния поверхности, наличия карбонизации, влажности и возраста бетона. Это может существенно влиять на результаты.

2. Можно ли определить класс бетона только по склерометру?

Нет, точно определить класс бетона только по показаниям склерометра нельзя. Метод упругого отскока дает ориентировочную оценку прочности поверхностного слоя. Для официального определения класса требуются более точные методы, такие как испытание кернов в лаборатории, которые учитывают прочность всего образца, а не только его поверхности.
