Методы измерения толщины лакокрасочных покрытий

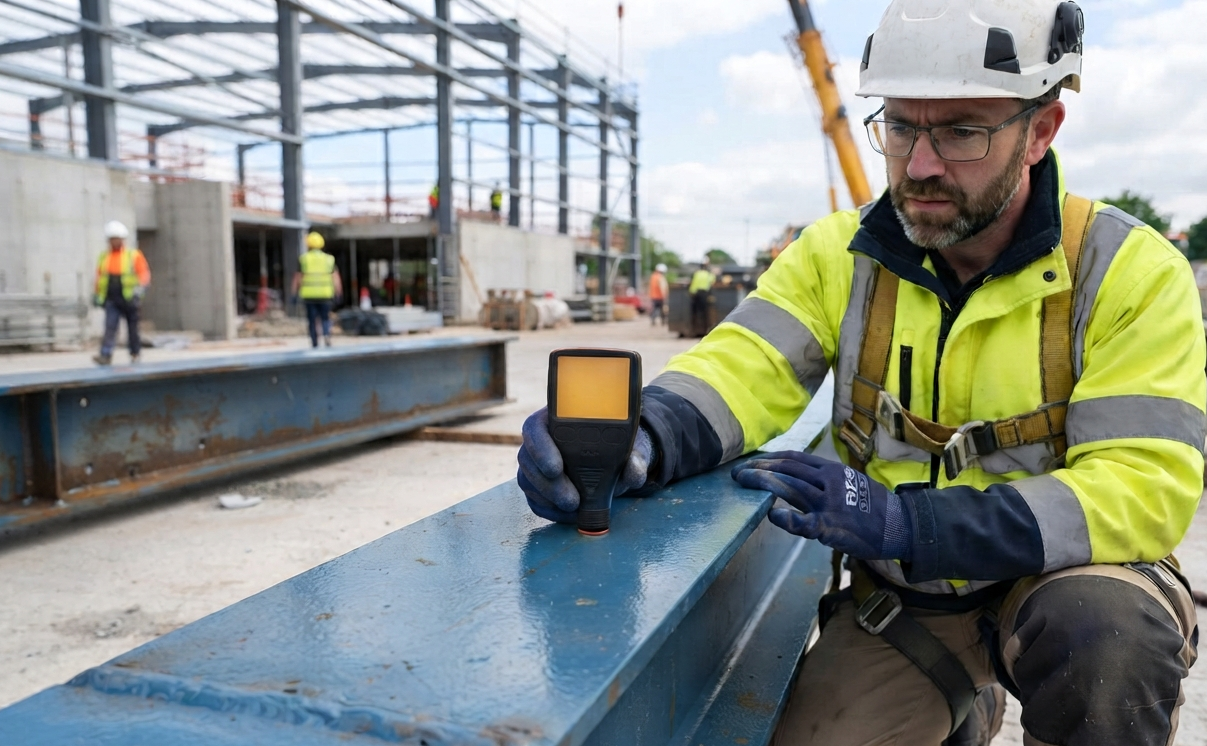

При приемке окрашенных конструкций используются разные методы измерения толщины лакокрасочных покрытий. Для этого определяют материал основания, состояние поверхности и цель контроля, затем подбирают прибор и схему отбора точек. Достоверный вывод получают, когда значения привязаны к конкретным зонам, скорректированы с учетом шероховатости и сопоставлены с проектом, технологической картой или документацией производителя ЛКМ.

Почему показание прибора не является результатом контроля

Толщина ЛКП — расстояние между основанием и внешней поверхностью сформированной пленки. Недостаточный слой может не обеспечить расчетную защиту от коррозии и износа. Избыточный слой способен медленнее отверждаться, растрескиваться, образовывать потеки или терять сцепление с предыдущим покрытием.

До начала работ нужно установить:

• измеряется мокрый слой, сухая пленка или отдельный слой системы
• из какого материала выполнено основание
• гладкая поверхность или шероховатая после абразивной очистки
• какие значения считаются допустимыми
• сколько точек требуется для оценки зоны

Номинальная величина из проекта, единичное показание и среднее значение — разные данные. Среднее может соответствовать требованию, хотя на кромках или возле сварного шва останутся участки с недобором.

Основной действующий документ по теме — ГОСТ 31993-2024, введенный 1 апреля 2025 года. Он охватывает способы определения мокрых, высушенных и несформированных порошковых покрытий.

Для сухих защитных систем на шероховатой поверхности применяется ГОСТ 35271-2025, действующий с 1 октября 2025 года. Стандарт устанавливает выборочный контроль, поправки на профиль основания и критерии приемки при номинальной толщине от 40 мкм.

Как выбрать метод по основанию и задаче

Распространенная ошибка — выбирать толщиномер только по диапазону шкалы. Принцип работы должен соответствовать сочетанию «покрытие — основание».

ГОСТ 31993-2024 включает механические, гравиметрические, оптические, магнитные, вихретоковые, фототермические, акустические, радиологические и терагерцевые способы. На строительных объектах чаще используют доступные неразрушающие приборы. Специальные и разрушающие исследования применяют при споре, сложном основании или необходимости разделить слои.

Мокрый слой помогает управлять нанесением

Измерения мокрой пленки проводят до начала заметного высыхания. Гребенку устанавливают перпендикулярно поверхности, а значением считают наибольший зазор зубца, смоченного материалом. Способ удобен для оперативной проверки, однако шаг шкалы, смачивание инструмента, поверхностное натяжение и частицы пигмента ограничивают точность.

Ожидаемую сухую пленку оценивают по доле нелетучих веществ по объему, указанной в техническом описании материала:

мокрая толщина = требуемая сухая толщина × 100 / объемная доля сухого остатка, %

Расчет служит технологическим ориентиром. Разбавитель, усадка при отверждении, рельеф основания и неравномерность нанесения меняют фактическое значение. Поэтому контроль мокрого слоя не заменяет приемочные замеры после высыхания.

Магнитный и вихретоковый способы

Магнитная индукция применяется для немагнитных лакокрасочных покрытий на ферромагнитной основе, прежде всего на конструкционной стали. Прибор оценивает изменение магнитного поля: расстояние между датчиком и металлом связано с толщиной пленки.

Вихретоковый способ основан на взаимодействии высокочастотного поля с вихревыми токами в проводящем основании. На практике его часто используют для непроводящих покрытий на алюминии и других цветных металлах. ГОСТ допускает более широкий набор сочетаний, однако конкретный датчик должен быть рассчитан на нужный материал и диапазон.

Комбинированный прибор удобен при смешанных основаниях, но автоматическое распознавание металла не отменяет настройки. Тонкий лист, оцинкованная сталь, малый радиус, кромка или зона сварного шва могут потребовать отдельной проверки.

Когда нужен разрушающий или специальный способ

Полевой толщиномер обычно оценивает общую сухую пленку. Более детальный способ нужен, когда требуется разделить слои, разрешить спор или проверить покрытие на основании, неподходящем для электромагнитного контроля.

• измерение по разности — сравнивают толщину основания и окрашенного образца
• глубиномер или профилометр — определяют перепад между открытым основанием и поверхностью ЛКП
• поперечный или косой срез — изучают сечение под микроскопом; при достаточном контрасте видны отдельные слои
• акустический способ — рассчитывают толщину по прохождению и отражению ультразвукового импульса

ГОСТ 31993-2024 указывает поперечное сечение как арбитражный метод при разногласиях. Срез повреждает проверяемое место, поэтому участок заранее согласуют и затем восстанавливают. Акустические и другие специальные способы требуют подтвержденной методики и подходящих образцов.

Как проводится контроль на объекте

Процедура начинается с проекта, ведомости окрасочных работ, паспортов ЛКМ и требований к слоям. Если критерии приемки заранее не заданы, среднее значение само по себе не позволяет принять или отклонить работу.

Порядок действий:

• определить основание и состав системы
• разделить конструкцию на зоны
• выделить кромки, швы и труднодоступные места
• исключить точки с влагой, пылью, наплывами и рыхлыми частицами
• проверить и настроить прибор в рабочем диапазоне
• выполнить серию замеров и повторно проверить настройку
• применить поправку на шероховатость
• сопоставить данные с критериями и оформить протокол

Если настройка прибора изменилась за допустимые пределы, серию признают недействительной. Для сложных зон — ребер жесткости, кронштейнов, опор и присоединенных трубопроводов — выборку увеличивают.

Шероховатость искажает показание

После абразивной очистки сталь имеет пики и впадины. Прибор реагирует на расстояние до металла, поэтому необработанное показание включает влияние профиля. Без поправки покрытие может выглядеть толще, чем защитная пленка над вершинами шероховатости.

ГОСТ 35271-2025 устанавливает следующие корректирующие значения:

Поправку вычитают из каждого единичного показания один раз, независимо от количества слоев. Если профиль неизвестен и участок без покрытия недоступен, применяется значение 25 мкм. При доступном неокрашенном участке точную поправку можно определить серией замеров с мерой толщины.

Настройка на гладкой пластине подтверждает работоспособность прибора, но не всегда компенсирует реальный рельеф объекта. Предпочтителен образец с близкими магнитными свойствами, геометрией и подготовкой поверхности.

Кромки и швы проверяют отдельно

На плоской стенке профиля слой обычно распределяется стабильнее, чем на ребре, в углу, возле болта или сварного соединения. На острых кромках жидкий материал стягивается, а в зоне шва на результат влияют сложный рельеф и остаточная намагниченность.

Карту контроля полезно делить на группы:

• основные плоские поверхности
• кромки, торцы и углы
• сварные швы и прилегающие участки
• крепеж, ребра и труднодоступные места

Замер непосредственно на неровном валике шва может быть недостоверным. ГОСТ 35271-2025 относит швы, кромки, углы и крепеж к участкам, для которых методику следует согласовать отдельно.

Многослойную систему контролируют по этапам

Грунт, промежуточный состав и финиш выполняют разные функции. Достаточная общая толщина покрытия не подтверждает правильность каждого слоя. Недобор грунта может быть скрыт избыточной финишной пленкой.

Правильная схема включает:

• фиксацию результата после отверждения каждого слоя
• привязку точек к элементам конструкции
• учет межоперационной грунтовки и полосовой окраски
• проверку межслойных интервалов
• итоговый контроль всей системы

После завершения работ обычный магнитный или вихретоковый прибор показывает совокупную величину. Разделить слои задним числом позволяют срезы и отдельные оптические, акустические, фототермические или терагерцевые методы, если границы различаются по физическим свойствам.

Как оценивать серию измерений

Для шероховатых поверхностей ГОСТ 35271-2025 устанавливает следующие условия приемки:

• среднее по зоне равно номинальной сухой толщине или превышает ее
• каждое единичное значение составляет минимум 80% номинала
• доля результатов между 80% и 100% номинала меньше 20%
• ни одно значение не превышает установленный максимум

При невыполнении условий зону бракуют. Правило нельзя автоматически переносить на любой объект: проект, контракт, отраслевой документ или техническое описание производителя может устанавливать другой порядок.

Что показывает характер отклонений

Разброс помогает определить направление дальнейшей проверки, но сам по себе не устанавливает причину дефекта.

Когда одной толщины недостаточно

Соответствующая проекту пленка может иметь поры, слабую адгезию, загрязнение под слоем или нарушения отверждения. Дополнительные испытания требуются при пузырях, трещинах, отслаивании, коррозионных пятнах, кратерах и пропусках.

В зависимости от задачи проверяют:

• адгезию
• сплошность диэлектрической пленки
• внешний вид и распределение дефектов
• степень подготовки основания
• твердость или отверждение
• коррозионное состояние металла

Замер толщины входит в комплекс испытаний лакокрасочных покрытий, но не заменяет остальные показатели. При обследовании эксплуатируемых конструкций данные сопоставляют с методами определения коррозионного состояния металлических конструкций.

Что фиксируют в протоколе

Документ должен позволять воспроизвести процедуру. В нем указывают:

• объект и зоны проверки
• основание, подготовку и состав системы
• норматив и критерии приемки
• модель, номер и диапазон прибора
• способ настройки и поправку на шероховатость
• схему точек и исходные значения
• минимум, максимум и среднее
• повторные замеры
• температуру воздуха и поверхности
• вывод по каждой зоне, дату и данные специалиста

Такой состав соответствует требованиям ГОСТ 35271-2025 к идентификации системы, прибора, настройке, поправке, результатам и условиям контроля.

Чек-лист перед приемкой

• требования к сухой пленке известны
• материал основания подтвержден
• выбран совместимый метод
• прибор проверен в рабочем диапазоне
• зоны и количество точек определены заранее
• кромки и швы выделены отдельно
• шероховатость учтена
• выполнена серия, а не одиночный замер
• исходные значения сохранены
• известны минимум, номинал и максимум
• при дефектах назначены дополнительные испытания

Частые вопросы

Какой метод самый точный?

Универсального способа нет. Для стали обычно применяют магнитный прибор, для цветных проводящих металлов — вихретоковый. При споре о слоях информативнее поперечный срез или специальный метод.

Можно ли измерить краску без повреждения?

Да. Магнитные, вихретоковые, акустические и некоторые другие способы относятся к неразрушающим. Выбор зависит от основания и свойств пленки.

Почему показания различаются на одной детали?

Причиной бывает реальная неравномерность, кривизна, близость края, сварной шов, шероховатость, загрязнение или нестабильная постановка датчика.

Что делать при недоборе?

Результат подтверждают повторным замером и определяют границы зоны. Затем проверяют причину, допустимость ремонта и межслойный интервал. Дополнительный слой без анализа может привести к превышению максимума.

Нужно ли контролировать каждый слой?

Для ответственных систем — желательно. После завершения работ обычный электромагнитный прибор чаще показывает общую величину, поэтому данные по грунту и промежуточным слоям фиксируют поэтапно.

Что считать достоверным измерением

Корректные методы измерения, подходящий датчик и исправный прибор — основа контроля. Но для получения достоверных результатов нужно знать основание, учитывать шероховатость, проверять зоны риска, выполнять репрезентативную серию и применять заранее установленные критерии. Только в этом случае толщина лакокрасочного покрытия становится доказательным показателем качества.
