Методы определения прочности бетона на сжатие: от лабораторного пресса до ультразвука
Для несущих элементов методы определения прочности бетона на сжатие служат основой контроля качества и оценки безопасности. Показатель отражает предельную нагрузку и позволяет сопоставить фактические свойства конструкции с проектом. Разберем лабораторные и неразрушающие испытания, порядок контроля и выбор способа.
Что показывает сопротивление сжимающей нагрузке
Прочность — способность затвердевшего материала воспринимать усилие до разрушения. Предельную нагрузку соотносят с площадью рабочего сечения, результат выражается в мегапаскалях. Железобетон распределяет нагрузку: бетонная часть воспринимает преимущественно сжатие, арматура — растяжение. От показателя зависит несущая способность фундаментов, колонн, стен, балок и плит.
Класс B задает нормируемую характеристику с установленной обеспеченностью. Фактическое значение может отличаться от проектного из-за состава смеси, уплотнения, режима твердения, повреждений и среды эксплуатации.
Для каких задач проводят испытания
Определение прочности требуется во время строительства и эксплуатации. Результаты используют для производственного контроля, приемки монолитных работ, оценки готовности к распалубке и подтверждения проектного класса.
На действующем объекте проверка помогает:
- оценить состояние несущих элементов
- обосновать дальнейшую эксплуатацию
- подготовить реконструкцию или увеличение нагрузки
- выбрать способ ремонта либо усиления
- установить причины трещин и деформаций
- проверить конструкции после пожара, затопления или удара
Испытания входят в строительный контроль и экспертизу при неполной документации или сомнениях в качестве работ.
Какие условия формируют фактическую прочность
Свойства бетона зависят от всего цикла — от подбора компонентов до эксплуатации.
| Фактор | Влияние на результат |
| Цемент и заполнители | активность вяжущего, прочность щебня и зерновой состав задают потенциал смеси |
| Водоцементное отношение | лишняя вода оставляет поры и снижает сопротивление нагрузке |
| Укладка и уплотнение | пустоты, расслоение и холодные швы образуют слабые зоны |
| Твердение и уход | температура, влажность и защита от замерзания влияют на гидратацию |
| Возраст и эксплуатация | свойства меняются при увлажнении, нагреве и химическом воздействии |
Контрольные кубы не всегда воспроизводят условия внутри элемента. При спорных результатах исследуют конструкцию.
Основные способы: краткое сравнение
Разрушающие методы предполагают нагружение образца до разрушения. Неразрушающие оценивают материал по отскоку, импульсу, отпечатку, ультразвуку или локальному отрыву. Последний оставляет небольшое повреждение, хотя нормативно входит в механический неразрушающий контроль.
| Способ | Измеряемый показатель | Типичная задача |
| контрольные образцы | нагрузка на прессе | приемка работ |
| керны | нагрузка на образец из элемента | фактические свойства массива |
| упругий отскок | отскок ударника | сравнительный контроль |
| ударный импульс | энергия удара | массовые измерения |
| пластическая деформация | размер отпечатка | поверхностная твердость |
| отрыв со скалыванием | усилие извлечения анкера | локальное уточнение |
| ультразвук | прохождение волны | однородность, расчет по градуировке |
К прямым механическим способам также относят отрыв приклеенного диска и скалывание ребра.
Контрольные образцы испытывают по ГОСТ 10180-2012, керны — по ГОСТ 28570-2019. Механические способы регламентирует ГОСТ 22690-2015, ультразвуковой — ГОСТ 17624-2021, оценку результатов — ГОСТ 18105-2018.
Выбор зависит от цели, точности, доступности элемента и допустимости повреждений.

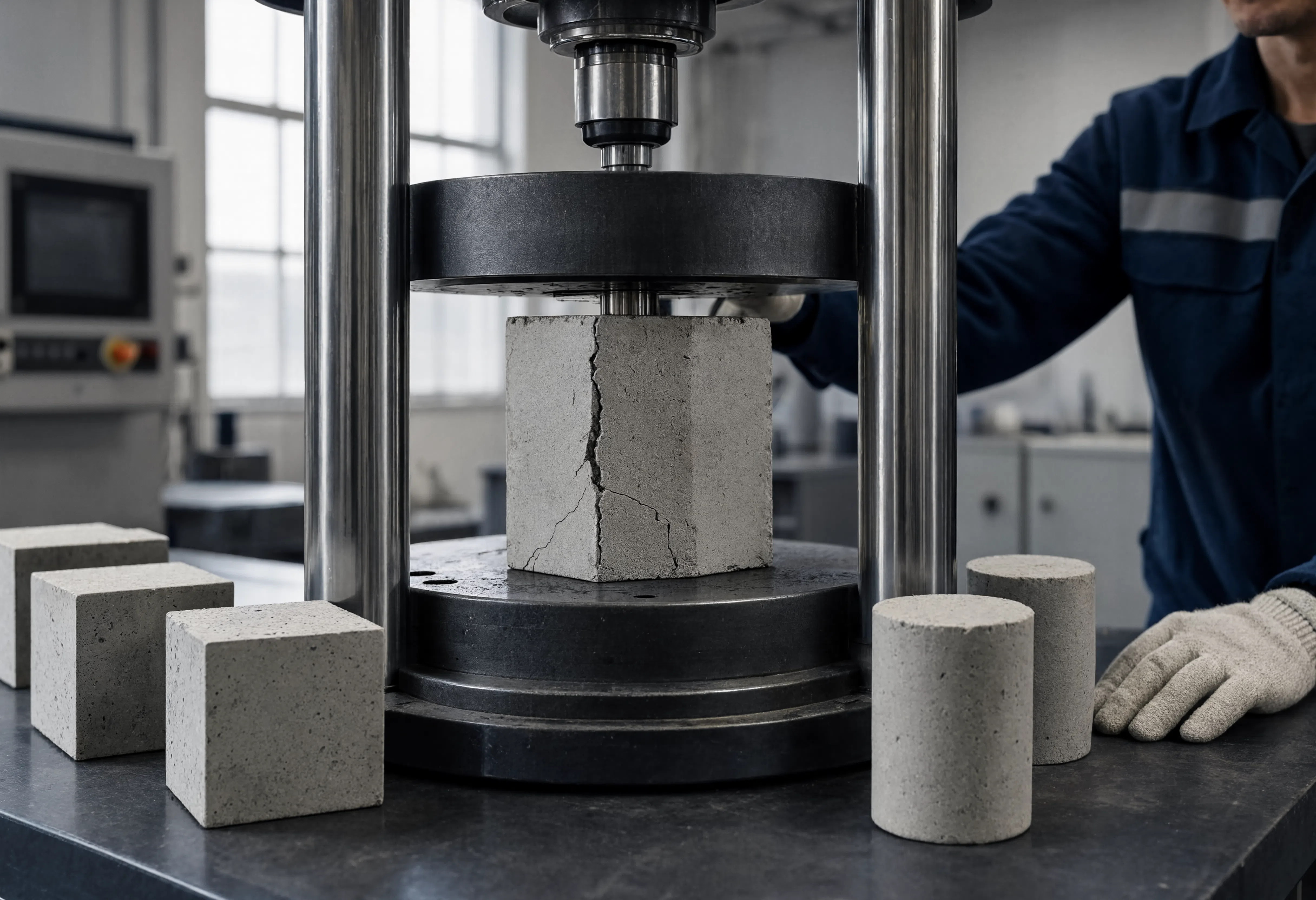

Контрольные образцы под лабораторным прессом
Из смеси формуют серию образцов — кубов либо предусмотренных методикой цилиндров. Призмы применяются при сопутствующих испытаниях других прочностных характеристик. Образцы маркируют, выдерживают в заданных условиях, перед нагружением проверяют геометрию граней.
Образец помещается в пресс и нагружается до разрушения. Прочность на сжатие рассчитывают по предельному усилию, площади сечения и коэффициентам методики. Оценку выполняют по серии результатов.
Способ применяют при приемке смеси и монолитных работ, а также на производстве железобетонных изделий. Последовательность проверки — в материале о разрушающих испытаниях бетона.
Керны дают данные о готовой конструкции
Из существующего элемента выбуривают цилиндрические образцы. Места выбирают с учетом напряженного состояния и армирования, положение стержней уточняют прибором.
Керн измеряют, подготавливают и разрушают на прессе. В расчете учитывают геометрию, влажность, направление бетонирования, арматуру и повреждения от выбуривания. Результат характеризует материал, прошедший реальное твердение и эксплуатацию.
Отбор применим для старых зданий, при споре о качестве работ и отсутствии документов. Отверстия затем ремонтируются.
Упругий отскок: быстро, но с учетом поверхности
Склерометр ударяет по подготовленному участку и фиксирует отскок. Перевод показаний в прочность выполняют по градуировочной зависимости.
Прибор удобен для поиска неоднородных зон. На данные влияют карбонизация, влажность, шероховатость, направление удара, заполнитель и поврежденный слой. Покрытия удаляют. Без подходящей градуировки показание не подтверждает класс.
Ультразвук для оценки структуры и однородности
Прибор измеряет прохождение сигнала между преобразователями. Датчики ставят на противоположных сторонах или одной поверхности. Скорость волны связана со структурой, трещинами и пустотами.
Для расчета нужна зависимость, полученная на материале сопоставимого состава, возраста и условий твердения. Арматура, влажность и контакт датчика меняют показания. Метод подходит для больших объемов и поиска дефектных зон. Схемы прозвучивания описаны в статье про ультразвуковое определение прочности бетона.
Отрыв со скалыванием
Прибор вытягивает закрепленный анкер вместе с фрагментом материала и фиксирует усилие. Прямой механический способ охватывает больший объем, чем поверхностный удар.
На участке остается ремонтируемая воронка. Ограничения связаны с толщиной элемента, армированием, близостью края и трещинами. Геометрию вырыва проверяют.
Ударный импульс и пластическая деформация
Первый способ анализирует удар бойка, второй — отпечаток от шарика или штампа. На точность влияют шероховатость, влажность, карбонизация и заполнитель. Значения переводят по нормативной или экспериментальной градуировке.
Когда методы объединяют
На ответственных объектах сначала оценивают большую площадь ультразвуком, отскоком или импульсом. Затем кернами либо отрывом уточняют значения и градуировку.
Схема полезна при реконструкции, повреждениях и неоднородном массиве.
Как подобрать способ под задачу
| Задача | Основной подход | Возможное уточнение |
| приемка работ | контрольные образцы | измерения на конструкции |
| старое здание | сетка косвенных измерений | керны или локальный отрыв |
| ослабленные зоны | ультразвук, отскок, импульс | прямое испытание |
| реконструкция | комплексная программа | керны и расчет |
| последствия пожара | раздельный контроль зон | образцы с разной степенью нагрева |
Решение зависит от допустимости отверстий, доступа, толщины элемента, армирования и проектных данных. Методика должна отвечать конкретной задаче: приемка партии, поиск неоднородности или сбор данных для расчета.
Порядок контроля на объекте
Сначала изучают проект, исполнительные схемы, паспорта смеси и условия эксплуатации. После осмотра назначают зоны контроля.
Основные этапы:
- разработка программы
- поиск арматуры и подготовка поверхности
- проверка оборудования
- измерения или отбор образцов
- обработка и сопоставление с проектом
- оформление протокола
Точки распределяют репрезентативно. Проверка только удобных мест способна скрыть слабые зоны.
Причины недостоверных результатов
Ошибки вызывают неподходящий способ, малое число точек, поврежденный слой и шкала прибора без проверки. Ультразвуку мешают плохой контакт датчиков и неверная база. Для кернов критичны дефекты выбуривания и подготовка торцов.
Участки после разного нагрева, увлажнения или режима твердения оценивают раздельно. Приборы должны иметь действующую поверку.
Особенности обследования разных элементов
В фундаментах учитывают основание и гидроизоляцию. Колонны проверяют на нескольких уровнях, плиты и балки — в рабочих зонах, стены — в разных захватках.
Результат рассматривают вместе со сведениями об армировании, геометрии, трещинах и нагрузках. Для вывода о безопасности здания нужен поверочный расчет.
Что фиксируется в протоколе
В документ включают:
- объект, дату и схему участков
- примененную методику и сведения о приборе
- описание образцов или подготовки поверхности
- первичные показания и расчеты
- градуировочную зависимость
- фактические значения и оценку соответствия
- фотофиксацию при необходимости
В заключении указываются ограничения и причины отклонений.
Что подготовить перед испытаниями
До работ стоит собрать проектные характеристики, возраст материала, паспорта смеси и исполнительные схемы. На объекте обеспечивают доступ и снятие отделки. Для кернов определяют места отверстий и порядок ремонта.
Объем контроля назначают по цели проверки и нормативным требованиям.
Чек-лист программы контроля
определены цель и состояние объекта
известны класс и возраст материала
установлена допустимость повреждений
проверены доступ и армирование
назначено достаточное число точек
выбраны методика и градуировка
предусмотрена дополнительная проверка
согласован состав протокола
Частые вопросы
Какой способ наиболее точный?
Для готовой конструкции наиболее прямые данные дают правильно подготовленные керны, для смеси — стандартные образцы. Точность также зависит от выборки и соблюдения методики.
Можно ли обойтись без повреждений?
Да. Упругий отскок, ударный импульс и ультразвук сохраняют целостность, но требуют градуировки. Отрыв со скалыванием оставляет воронку.
Чем керн отличается от склерометра?
Керн извлекают из массива и разрушают на прессе. Склерометр оценивает наружный слой по отскоку ударника и удобен для сравнения множества точек.
Когда достаточно неразрушающего контроля?
При корректной градуировке, однородном материале и достаточной точности. Ответственные элементы и реконструкция обычно требуют прямого подтверждения.
Почему разные способы дают разные значения?
Приборы измеряют разные свойства. Влажность, карбонизация, дефекты и глубина исследуемого слоя влияют на показатели неодинаково.
Нужна ли проверка при реконструкции?
Да, если меняются нагрузки, схема или назначение здания. Фактические свойства нужны для поверочного расчета.
Как исследуют старую конструкцию без документов?
После осмотра выполняют косвенные измерения, выделяют характерные зоны и применяют керны либо отрыв со скалыванием.
Что обеспечивает достоверную оценку
Методы определения прочности бетона на сжатие решают разные задачи: образцы характеризуют смесь, керны — конкретный участок, механические и ультразвуковые приборы — поверхностные, локальные или косвенные свойства массива.
Надежный результат дает программа, учитывающая конструкцию, цель проверки, нормативные требования и источники погрешности. Для ответственных решений применяют взаимодополняющие испытания.
