Момент затяжки болтов: зачем нужен контроль усилия резьбовых соединений

Момент затяжки болтов — параметр, от которого зависит надежность болтового соединения. При правильной затяжке детали плотно прижимаются друг к другу, крепеж сохраняет рабочее положение, а узел воспринимает расчетные нагрузки без люфта, смещений и лишней вибрации.

В строительстве такие соединения встречаются в:

• металлоконструкциях
• фланцах трубопроводов
• анкерных узлах
• опорах оборудования
• креплениях инженерных систем.

Ошибка может быть незаметна при осмотре, но в эксплуатации привести к ослаблению крепежа, нарушению герметичности или деформации узла.

Что такое момент затяжки болтов

Момент затяжки — крутящий момент, с которым гайка или болт затягиваются при монтаже. Его указывают в ньютон-метрах, Н·м. Показатель отражает вращающее воздействие инструмента на крепеж.

Момент нельзя путать с усилием предварительного натяжения. Момент прикладывается к головке болта или гайке. Усилие натяжения возникает внутри соединения: болт немного растягивается, а детали сжимаются между собой. Именно прижимное усилие помогает узлу работать без зазоров.

Связь между моментом и натяжением зависит от трения. Часть энергии уходит на сопротивление в резьбе и под головкой болта. Поэтому одинаковый момент может дать разное фактическое усилие, если резьба загрязнена, смазана, покрыта коррозией или имеет повреждения.

Почему контроль важен в строительстве

Болтовое соединение надежно только при соблюдении расчетных параметров. В проекте задаются:

• тип крепежа
• диаметр
• класс прочности
• схема расположения
• условия работы узла
• требования к затяжке

Монтаж должен обеспечить эти параметры на объекте.

Недостаточная затяжка приводит к зазорам, микроподвижкам, вибрации, постепенному раскручиванию гайки и неравномерной работе группы болтов. Чрезмерная затяжка тоже опасна: болт может получить лишнее растяжение, резьба — повреждение, шайба или контактная поверхность — деформацию.

Контроль помогает подтвердить качество монтажа, выявить отклонения и зафиксировать фактическое состояние крепежа. Проверка важна при приемке работ, обследовании конструкций и оценке узлов после ремонта.

Контроль усилия резьбовых соединений — часть испытания болтов и болтовых соединений, если нужно подтвердить свойства крепежа или оценить надежность соединений.

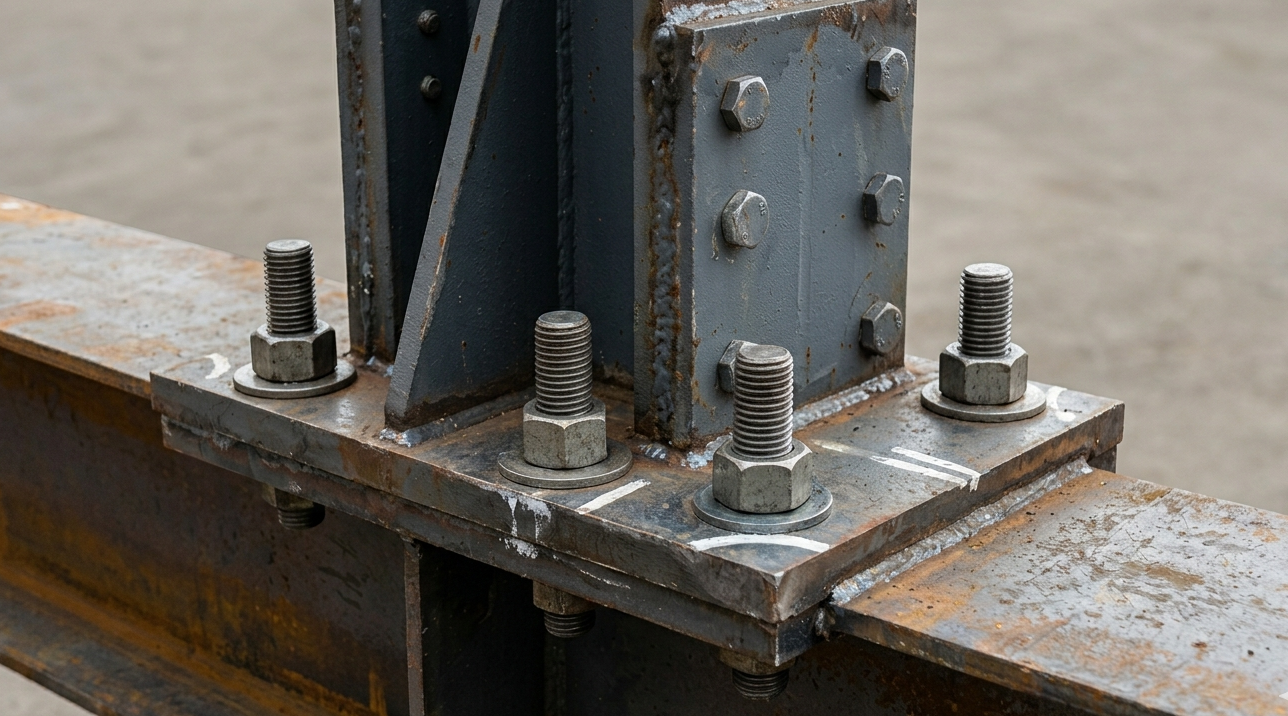

Где особенно нужен контроль затяжки

Проверка момента требуется для ответственных соединений, где ошибка влияет на безопасность, ресурс или герметичность. К таким узлам относятся:

• стальные строительные конструкции;
• фланцевые соединения трубопроводов;
• анкерные крепления оборудования и металлоконструкций;
• опорные, рамные, мостовые и крановые конструкции;
• крепления инженерных систем;
• узлы при вибрации, динамических нагрузках и перепадах температуры;
• соединения на объектах реконструкции.

Особое внимание уделяют группам болтов. Если часть крепежа затянута слабее, а часть сильнее — нагрузка распределяется неравномерно. Для анкерных креплений важно учитывать основание, глубину установки, качество отверстия и тип анкера. Соответственно, проводятся испытания анкерных креплений.

Что влияет на фактическое усилие

Фактическое усилие зависит не только от значения на ключе. На результат влияют:

• класс прочности болта, гайки и шайбы,
• диаметр и шаг резьбы,
• чистота резьбы,
• коррозия,
• забоины,
• смазка,
• защитное покрытие,
• тип шайб,
• качество контактных поверхностей,
• способ затяжки,
• инструмент,
• квалификация монтажника.

При высоком трении большая часть момента расходуется на сопротивление, поэтому болт может получить меньшее натяжение. При смазке трение снижается, и при том же моменте натяжение может оказаться выше. По этой причине нельзя самовольно менять условия затяжки или монтировать загрязненный крепеж.

Чем опасна недостаточная затяжка

Слабая затяжка снижает прижим деталей. Соединение перестает работать как единый узел, появляются малые перемещения, которые постепенно усиливают износ.

Основные риски:

• ослабление крепежа в эксплуатации;
• появление зазоров и люфта;
• рост вибрации и ударных нагрузок;
• раскручивание гайки;
• нарушение герметичности фланца;
• перегрузка отдельных болтов;
• повреждение оборудования или конструктивного узла.

На ранней стадии дефект может не иметь ярких внешних признаков. Позже появляются следы смещения, потертости около отверстий, ослабленные гайки и деформированные шайбы.

Чем опасна чрезмерная затяжка

Подход «затянуть сильнее для надежности» в ответственных соединениях неправильный. Болт рассчитан на определенный диапазон нагрузки. Превышение этого диапазона снижает запас прочности.

Чрезмерная затяжка может вызвать:

• перерастяжение болта,
• повреждение резьбы,
• деформацию шайбы, гайки или опорной поверхности,
• перекос деталей,
• снижение усталостного ресурса.

Для фланцев избыточное усилие способно деформировать прокладку и нарушить равномерность прижима. Внешне соединение будет выглядеть затянутым, но герметичность и ресурс узла ухудшатся.

Как задается требуемый момент

Требуемый момент берут из технических документов. Источником могут быть:

• проектная документация;
• рабочие чертежи;
• технологическая карта;
• инструкция производителя оборудования или крепежа;
• паспорт изделия;
• расчетные и нормативные требования;
• таблицы для типовых соединений.

Табличные значения можно применять только при совпадении условий: диаметра, класса прочности, типа резьбы, покрытия, смазки и режима работы узла. Для ответственных конструкций приоритет имеют проект и технологическая документация.

Методы контроля момента затяжки

Динамометрический ключ

Самый распространенный способ проверки. Инструмент показывает или фиксирует достижение заданного момента. Метод применяют при монтаже, приемке, выборочной проверке и повторном контроле. Ключ должен быть исправным, поверенным и подходящим по диапазону.

Метод дотяжки

Положение гайки или болта отмечают, затем выполняют дополнительный поворот по заданной методике. Способ помогает оценить, была ли достигнута нужная затяжка. Важно фиксировать исходное положение и исключить проверку «по ощущению».

Контроль по углу поворота

Метод применяют там, где важна последовательность затяжки и заданный поворот после предварительного прижима. Он помогает равномернее распределить нагрузку в группе крепежа, особенно во фланцевых и опорных узлах.

Контроль по удлинению болта

Более точный подход для ответственных соединений. При затяжке болт немного растягивается, и по величине удлинения можно оценить фактическое натяжение. Метод сложнее контроля по моменту, но дает больше информации о состоянии крепежа.

Инструменты и оборудование

Для контроля используют:

• механические и электронные динамометрические ключи,
• гидравлические гайковерты,
• натяжители,
• мультипликаторы момента,
• индикаторные шайбы,
• специальные крепежные элементы,
• средства маркировки положения гайки.

Инструмент должен соответствовать диапазону измерений, быть исправным и поверенным. Ключ, работающий на пределе шкалы, повышает риск ошибки. Электронные ключи удобны при приемке, потому что сохраняют результаты по конкретным узлам.

Как проводится проверка на объекте

Проверка начинается с изучения документации. Нужно понять, какие соединения относятся к ответственным, какой момент требуется и каким методом выполняется контроль.

Обычно порядок включает несколько этапов:

1. Изучают проект, чертежи, технологические карты и инструкции.
2. Определяют перечень соединений для проверки.
3. Осматривают крепеж, резьбу, шайбы и контактные поверхности.
4. Подбирают инструмент и проверяют его поверку.
5. Проводят контроль по утвержденной методике.
6. Фиксируют значения по каждому соединению или выборке.
7. Оформляют протокол с результатами и замечаниями.

При отклонениях назначают подтяжку, замену крепежа или дополнительное обследование. Выборочный контроль должен охватывать разные зоны конструкции, труднодоступные узлы и участки после ремонта.

Почему порядок затяжки имеет значение

В группе болтов важны не только значения момента, но и последовательность. Если затягивать крепеж подряд по кругу, нагрузка распределится неравномерно. После затяжки последних болтов первые могут частично потерять усилие из-за перераспределения прижима.

Поэтому фланцевые и опорные соединения затягивают по схеме: крест-накрест или в другой последовательности, указанной в документации.

Часто применяют несколько проходов:

• предварительный прижим
• промежуточную затяжку
• окончательную затяжку
• контрольную проверку.

Для ответственных узлов повторный контроль после выдержки помогает учесть усадку прокладок, покрытий и контактных поверхностей.

Типичные ошибки

На объектах часто встречаются нарушения, которые снижают надежность соединения:

• использование обычного ключа вместо динамометрического;
• затяжка «на глаз»;
• неподходящий диапазон инструмента;
• отсутствие поверки ключа;
• грязная, поврежденная или пересушенная резьба;
• смешивание крепежа разных классов прочности;
• самовольное нанесение смазки;
• нарушение последовательности затяжки;
• отсутствие повторной проверки после усадки;
• отсутствие фиксации результатов.

Отдельная ошибка — подтяжка без выяснения причины ослабления. Гайка могла ослабнуть из-за вибрации, поврежденной резьбы, неправильного крепежа, деформации основания или нарушения схемы работы узла.

Когда соединение требует проверки

Поводом для контроля становятся:

• следы смещения,
• люфт,
• вибрация,
• неплотный контакт деталей,
• повреждение шайб,
• коррозия,
• сорванные грани,
• потертости около отверстий,
• подтекание на фланце,
• следы самовольной подтяжки.

Проверка нужна и без видимых дефектов, если проводится приемка ответственных работ, обследование конструкции, ввод оборудования, реконструкция или разбор спора по качеству монтажа.

Узлы под динамической нагрузкой проверяют особенно внимательно.

Контроль при обследовании конструкций

При обследовании контроль момента рассматривается вместе с визуально-измерительной проверкой. Специалист оценивает весь узел:

• состояние крепежа,
• коррозию,
• плотность контакта,
• следы смещения,
• соответствие проекту
• условия работы.

Проверка помогает выявить ослабленные элементы, поврежденную резьбу, отсутствие шайб, несоответствие класса прочности, неравномерную работу группы болтов и необходимость замены крепежа.

Как оформляются результаты

Результаты контроля фиксируют в протоколе или ведомости. Документ должен показывать, какие узлы проверялись, каким инструментом, по какой методике и какие значения получены.

Обычно указывают:

• объект,
• участок проверки,
• основание для контроля,
• проектное значение момента,
• метод,
• тип крепежа,
• фактические результаты,
• сведения об инструменте и поверке,
• дату,
• отклонения,
• рекомендации.

Частые вопросы

Можно ли контролировать усилие обычным ключом?

Нет. Обычный ключ не показывает момент. Для контроля нужен динамометрический или иной инструмент, предусмотренный методикой.

Чем момент отличается от натяжения болта?

Момент — вращающее воздействие на гайку или болт. Натяжение — осевое усилие внутри болта после затяжки. Фактический результат зависит от трения и состояния поверхностей.

Почему одинаковый момент дает разное усилие?

Из-за разного трения. Смазка, коррозия, загрязнение, покрытие, состояние резьбы и шайбы меняют передачу усилия.

Нужно ли проверять затяжку повторно?

Для ответственных узлов повторная проверка часто нужна. После первичной затяжки детали, прокладки и покрытия могут усесться, а часть усилия снизится.

Что делать, если момент ниже требуемого?

Нужно действовать по методике: подтянуть соединение, зафиксировать результат и оценить состояние крепежа. При повреждениях или несоответствии проекту может потребоваться замена элементов.

Можно ли использовать табличные значения без проекта?

Только как ориентир для типовых условий. Для ответственных узлов приоритет имеют проект, рабочие чертежи, технологическая карта и инструкции производителя.

Как часто проверять соединения в эксплуатации?

Периодичность зависит от типа конструкции, условий работы, вибрации, температуры, коррозии и эксплуатационной документации. После ремонта или появления признаков ослабления проверку проводят вне графика.

Важный параметр надежности болтовых соединений

• Момент затяжки болтов связан с усилием предварительного натяжения, но не равен ему: фактический результат зависит от трения, состояния резьбы, покрытия, шайб, инструмента и технологии монтажа.
• Надежность обеспечивает не максимальная затяжка, а точное соблюдение расчетного диапазона, правильная последовательность работ, исправный поверенный инструмент и фиксация результатов в документах.
• Контроль усилия затяжки помогает подтвердить качество работ, выявить ослабленные соединения и снизить риск повреж
