Методы оценки морозостойкости строительных материалов

Морозостойкость строительных материалов характеризует их способность сохранять эксплуатационные свойства при многократном воздействии циклов замораживания и оттаивания. Это означает, что строительный материал не должен существенно терять прочность, изменять свои геометрические размеры или приобретать видимые повреждения даже после многочисленных смен температуры ниже и выше нуля. В условиях климата с отрицательными t° эта характеристика становится критически важной, если говорит о долговечности сооружений.

Циклы замораживания и оттаивания сопровождаются фазовыми переходами воды, находящейся в порах материала, в лед и обратно. Эти процессы вызывают внутренние напряжения, которые со временем разрушают структуру, провоцируют утрату прочности.

Классификация строительных материалов по морозостойкости

Морозостойкость зависит от состава материала, его структуры, технологии производства и степени насыщения влагой. Разные группы по-разному реагируют на циклы замораживания, оттаивания.

Бетоны, железобетон

Бетон часто применяется в строительстве. Его морозостойкость во многом зависит от водоцементного соотношения, степени уплотнения, наличия воздухововлекающих добавок и качества заполнителей. Для повышения устойчивости применяются модификаторы, снижающие капиллярную пористость, улучшающие структуру цементного камня. Марка морозостойкости бетона обозначается как F50, F100 и выше, где число означает количество циклов замораживания/оттаивания, которые материал выдерживает без разрушения.

Железобетон имеет аналогичные показатели, но требует особого контроля качества, так как наличие арматуры может усиливать внутренние напряжения при замерзании влаги.

Растворы и цементные композиции

Цементно-песчаные растворы применяются при кладке, штукатурке. В отличие от бетона, их структура более пористая, менее плотная, что снижает сопротивление к замораживанию. Однако, включение гидрофобизаторов, латексных добавок или микроволокон позволяет значительно улучшить морозостойкость. Она имеет первостепенное значение при наружных работах, где они подвергаются прямому воздействию влаги и отрицательных температур.

Натуральный и искусственный камень

Натуральные горные породы обладают переменной морозостойкостью. Гранит, диабаз, базальт имеют плотную структуру и устойчивы к многократному замораживанию, в то время как известняк или песчаник из-за пористости более склонны к разрушению. При выборе облицовочного или фундаментного камня нужно учитывать фактические показатели морозостойкости, определяемые испытаниями.

Искусственный камень на основе бетона может иметь контролируемую структуру и заданную марку морозостойкости, однако также требует проверки при сертификации.

Керамические и силикатные изделия

Керамический кирпич, черепица, плитка характеризуются высокой морозостойкостью при условии плотного обжига, низкого водопоглощения (не более 8%). Морозоустойчивость повышается благодаря тонкой капиллярной системе и отсутствию макропор.

Силикатный кирпич имеет высокое водопоглощение и чувствительность к влаге. Он пригоден лишь для внутренних конструкций или должен применяться в сочетании с гидрофобной обработкой.

Полимерные и композитные материалы

Современные материалы на основе синтетических смол, стекловолокна и других компонентов устойчивы к воздействию влаги и мороза. Они не имеют капиллярной структуры, не впитывают воду. Однако, при низких t° некоторые полимеры становятся хрупкими, теряют ударную вязкость.

Испытания направлены на проверку целостности структуры, деформации и изменений массы после выдержки при отрицательных температурах. Это очень актуально для фасадных панелей, ПВХ-профилей, отделочных элементов.

Теоретические основы разрушения при замораживании

Разрушение при замораживании связано с физическими процессами, происходящими в пористой структуре изделия. При переходе воды в состояние льда объем увеличивается, создается избыточное давление в порах.

Основные механизмы:

• Образование гидравлического давления. При замерзании вода расширяется, провоцируя повышение давления в порах. Оно, накапливаясь, приводит к микроповреждениям и нарушению связей в структуре.
• Растягивающие напряжения. Образующийся лед оказывает растягивающее воздействие на стенки пор, что при недостаточной прочности материала вызывает его растрескивание.
• Неоднородность распределения влаги, температуры. Они неравномерно распределяются в толще материала, что приводит к возникновению внутренних напряжений и ускоренному разрушению структуры.

Если структура объекта не позволяет перераспределить давление, образуются микротрещины, накапливающиеся с каждым циклом.

Нормативная база и стандарты испытаний

Для объективного определения морозостойкости строительных материалов применяются специальные методики, описанные в нормативных документах. Эти стандарты устанавливают, как именно проводить испытания, сколько циклов замораживания и оттаивания должно быть выполнено, и какие изменения в свойствах считаются допустимыми. Каждый тип материала имеет свои нормативы и предельные значения прочностных потерь и дефектов.

Базовые нормативные документы:

1. ГОСТ 10060.0–2012. Устанавливает способы определения морозостойкости тяжелого бетона, включая последовательность подготовки образцов, режим замораживания и оттаивания, а также допустимые отклонения в прочности.
2. ГОСТ 7025–91. Регламентирует порядок оценки морозостойкости керамического кирпича. Включает требования ко внешнему виду, числу трещин, потерям массы и предельно допустимым дефектам.
3. ISO 8340, ASTM C666. Международные стандарты, применяемые для унификации подходов при проектировании, сравнении строительных материалов в разных климатических зонах.

Критерии пригодности, применяемые при испытаниях:

1. Допустимые потери прочности – чаще всего норматив ограничивает их на 25% от исходного значения. Это проверяется методикой сжатия или изгиба.
2. Изменения массы – даже незначительная потеря массы образца может указывать на вымывание компонентов или разрушение структуры.
3. Визуальные признаки повреждений – наличие трещин, сколов, отслаивание слоев, изменение текстуры или цвета поверхности.

Такая нормативная база позволяет стандартизировать способы испытаний и обеспечить сопоставимость результатов между лабораториями и проектными организациями.

Лабораторные методы оценки морозостойкости

Лабораторные испытания позволяют воспроизвести циклы замораживания и оттаивания в контролируемых условиях, исключая влияние внешней среды. Это обеспечивает высокую точность измерений и позволяет сравнивать различные материалы по единым критериям.

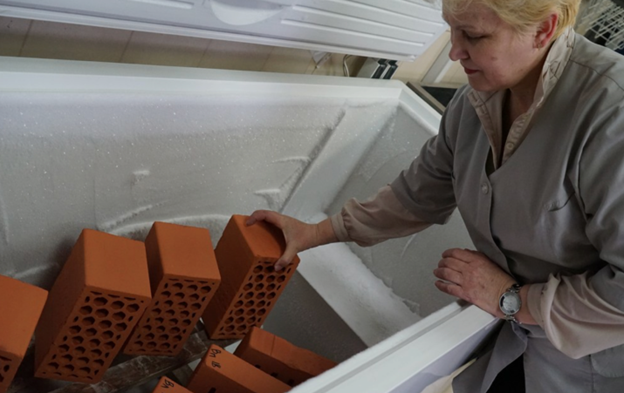

Циклические испытания в климатических камерах

Образцы многократно подвергаются замораживанию и оттаиванию в заданных температурных режимах. Обычно применяется диапазон от –18 °C до +20 °C с фиксированной продолжительностью каждой фазы. Метод позволяет оценить поведение материала в условиях, близких к реальной эксплуатации.

Дополнительно учитываются: влажность, скорость охлаждения и нагрева, а также количество циклов, после которых начинают проявляться признаки разрушения.

Испытание на водопоглощение и морозостойкость

Перед замораживанием образцы насыщают водой до определенного уровня, далее проходят циклы. Метод подходит для материалов с высокой капиллярной пористостью, например, для кирпича или газобетона. Он позволяет оценить, насколько материал склонен к разрушению при насыщении влагой.

Способ «скелетного» замораживания

Применяется для анализа предельной стойкости к экстремально низким температурам (до –50 °C и ниже). Образцы подвергаются резкому охлаждению, что позволяет выявить слабые места в структуре. Метод используется при проектировании конструкций для эксплуатации в условиях Крайнего Севера, Антарктики, высокогорных районов.

Ультразвуковая флюктуация

Измеряется скорость прохождения ультразвуковой волны через материал. Снижение этого показателя после серии циклов свидетельствует о появлении микроповреждений. Метод неразрушающий, применяется для определения остаточной прочности и внутренней целостности без нарушения структуры образца.

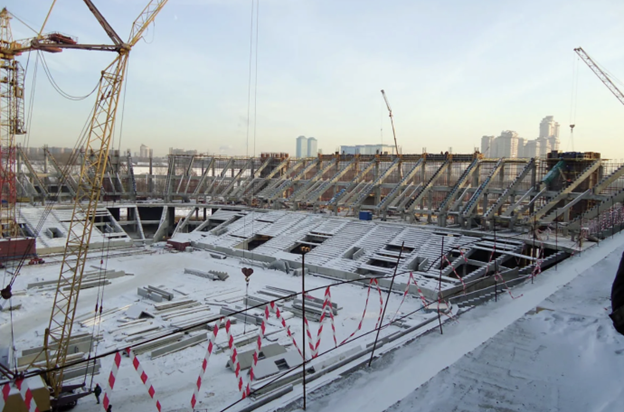

Полевые методы и натурные испытания

Полевые способы оценки морозостойкости включают наблюдения и испытания строительных материалов в условиях реальной эксплуатации. Эти методики позволяют выявить долговременное влияние природных циклов замораживания и оттаивания, учитывая все факторы окружающей среды, которые сложно воспроизвести в лаборатории.

Облицовочные и фасадные образцы в естественных условиях

Для анализа стойкости материалов, используемых в фасадных и облицовочных конструкциях, устанавливают контрольные образцы непосредственно на строительных объектах. Они подвергаются воздействию погодных условий: перепадам температур, осадкам, ветру, солнечному излучению. В рамках испытаний удается выявить дефекты, которые возникают в реальном времени и зависят от конкретных условий эксплуатации.

Контроль повреждений на действующих объектах

Проводится регулярный осмотр, документирование состояния фасадов, дорожных покрытий, фундаментных элементов, других конструкций. Внимание уделяют появлению трещин, разрушению слоев, изменению цвета, иным признакам, указывающим на снижение морозостойкости. Данные осмотры помогают оценить эффективность материалов и технологий с течением времени.

Интервальные наблюдения за трещинообразованием и отслаиванием

Полевые исследования предусматривают систематический сбор данных о состоянии образцов через определенные интервалы времени, например, после зимнего сезона или каждые несколько месяцев. Такой подход позволяет фиксировать динамику развития повреждений и принимать обоснованные решения по ремонту или замене материалов.

Критерии оценки результатов

Оценка морозостойкости строительных материалов базируется на комплексном анализе изменений их свойств после проведения циклических испытаний. Основные критерии позволяют объективно судить о степени повреждений и пригодности материала к эксплуатации в условиях низких температур.

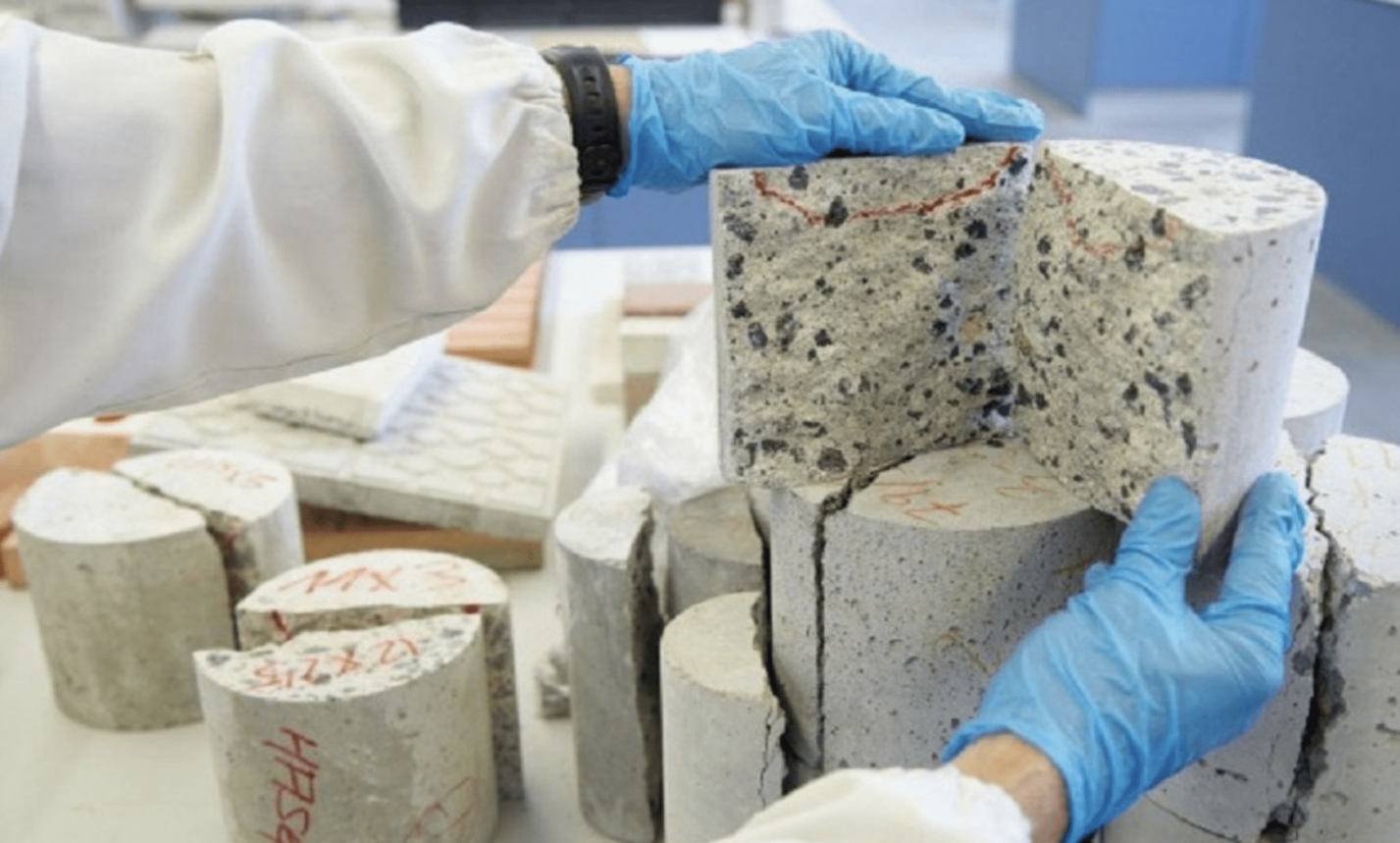

Снижение прочностных характеристик

Основным показателем является изменение прочности материала, измеряемое при сжатии, изгибе или растяжении. Допустимое снижение обычно не превышает 25% от исходного значения. Значительное уменьшение прочности свидетельствует о внутреннем разрушении структуры и потере несущей способности.

Изменение массы и объема

После испытаний материал может терять массу из-за вымывания мелких частиц или получать микротрещины, приводящие к изменению объема. Измерение массы до и после циклов позволяет выявить степень разрушения и оценить устойчивость ко влаге и морозу. Увеличение объема иногда приводит к деформациям конструкции.

Визуальные дефекты

При осмотре обращают внимание на появление трещин, сколов, отслаивание, растрескивание и «вылет» зерен заполнителя. Наличие подобных дефектов свидетельствует о снижении качества материала, требует дополнительной оценки.

Изменение ультразвуковой скорости распространения волны

Измерение скорости ультразвуковых волн позволяет определить внутренние дефекты, не видимые на поверхности. Снижение скорости говорит о появлении микротрещин и ухудшении целостности структуры. Этот метод часто используется как неразрушающий контроль.

Показатель относительного динамического модуля упругости

Динамический модуль упругости отражает способность материала восстанавливаться после деформации. Его снижение после циклов замораживания свидетельствует о потере эластичности и повышенной хрупкости, что влияет на долговечность конструкции.

Факторы, влияющие на морозостойкость

Устойчивость изделия зависит от внутренней структуры и условий производства.

Основные факторы:

• степень насыщения влагой;
• тип и количество добавок;
• пористость и форма пор;
• температура твердения материала.

Применение воздухововлекающих добавок помогает повысить стойкость за счет создания замкнутых воздушных полостей.

Сравнительный анализ методов

Определение морозостойкости строительных материалов может проводиться различными способами, каждый из которых имеет плюсы и ограничения.

Лабораторные циклы

Лабораторные испытания с многократными циклами замораживания и оттаивания обеспечивают высокую точность и воспроизводимость результатов. В контролируемых условиях можно задать конкретные температуры, время выдержки и уровень влажности, что позволяет выявить предельные характеристики материала. Метод предполагает применение дорого оборудования, трату значительного времени на проведение полного комплекса испытаний.

Полевые методы

Натурные испытания дают максимально реалистичную оценку поведения материалов в условиях эксплуатации, учитывая все природные факторы: погодные условия, механические нагрузки, воздействие солнечного излучения и влажности. Главный минус – длительный срок проведения и необходимость постоянного мониторинга. Также влияние внешних факторов затрудняет точную изоляцию причин повреждений, что снижает объективность некоторых выводов.

Ультразвуковая диагностика

Метод ультразвуковой флюктуации является неразрушающим и позволяет быстро выявить внутренние дефекты и изменение свойств изделия без разрушения образцов. Он удобен для регулярного контроля и мониторинга состояния конструкций. Минус технологии – необходимы специализированное оборудование, квалифицированные операторы, что ограничивает его применение в некоторых условиях.

Перспективы и инновации

Развитие технологий направлено на повышение точности и сокращение сроков оценки. Инновационные подходы открывают новые возможности.

Неразрушающие многомодальные методы

Комбинация ультразвуковых технологий с инфракрасной (ИК) термографией обеспечивает более полное представление о состоянии объекта. Ультразвук выявляет внутренние дефекты и микротрещины, тогда как ИК-термография фиксирует температурные аномалии и зоны влажности. Совместное применение этих методов позволяет выявлять повреждения на ранних стадиях без нарушения целостности образца.

Цифровое моделирование в BIM и CAD-средах

Интеграция данных о морозостойкости материалов в системы информационного моделирования зданий (BIM) и компьютерного проектирования (CAD) позволяет создавать цифровые двойники объектов. Моделирование процессов замерзания и оттаивания на этапах проектирования помогает прогнозировать долговечность конструкций, оптимизировать выбор материалов и предотвращать ошибки еще до начала строительства.

Ускоренные климатические камеры с регулировкой влажности и температуры

Разработка современных климатических камер, способных точно имитировать природные условия с регулируемыми параметрами влажности, температуры и цикличности, значительно ускоряет процесс испытаний. Это позволяет проводить тесты в короткий срок, при этом сохраняя достоверность результатов. Такие камеры востребованы для сертификационных процедур и исследований новых материалов.

Морозостойкость – критически важный параметр долговечности строительных материалов. Ее определение требует системного подхода и применения как лабораторных, так и натурных методов. Выбор методики зависит от вида материала, требований нормативов и условий эксплуатации.

Современные методы контроля и моделирования позволяют точнее прогнозировать поведение конструкции и повышать ее надежность в условиях сурового климата.
