Построение градуировочной зависимости прочности бетона
Показания, получаемые при обследовании железобетонных конструкций, важно соотносить с сопротивлением материала сжатию. Отскок бойка или скорость ультразвука зависят от состава смеси, возраста, влажности, состояния поверхности. Без установленного соответствия с опорными испытаниями цифры МПа мало что значат. Вот для чего необходимо построение градуировочной зависимости.
Как косвенный показатель переводится в прочность
Градуировочная зависимость — экспериментальная связь между измеряемой характеристикой и фактической прочностью бетона. В качестве характеристики (косвенного показателя) используются: скорость или время прохождения ультразвука, упругий отскок, параметры ударного импульса, размер отпечатка при пластической деформации. Косвенный показатель не равен прочности в МПа.
На сопоставимых участках или образцах получают пары значений: косвенный показатель и результат опорного испытания. По ним рассчитывается формула, строится график.
В модели R = a + bK,
где R — прочность в МПа,
K — косвенный показатель,
a и b — коэффициенты.
При замерах в формулу подставляется новое K. Градуировка дополнительно требует опорных испытаний, проверки модели.
Какие строительные решения требуют достоверных данных
Измерения нужны при приемке монолитных элементов, контроле сборных изделий, определении промежуточной, проектной прочности. Также обследуются здания, проверяется сомнительное бетонирование.
Заказчику, подрядчику, строительному контролю, проектировщику данные нужны для решения о дальнейших работах или усилении. Занижение вызывает необоснованную браковку, завышение скрывает недостаточную несущую способность
Безопасность оценивается с учетом нагрузок, армирования, дефектов.
Для каких методов строится зависимость
| Метод | Косвенная характеристика | Условия сопоставления |
|---|---|---|
| Ультразвуковой | Скорость или время прохождения сигнала | Схема прозвучивания, база измерения, акустический контакт |
| Упругого отскока | Отскок бойка склерометра | Направление удара, поверхностный слой |
| Ударного импульса | Регистрируемые параметры импульса | Характеристики прибора, реакции на удар |
| Пластической деформации | Размер отпечатка | Геометрия индентора, условия воздействия |
При поверхностном прозвучивании преобразователи находятся на одной стороне элемента, при сквозном — на противоположных.
Одинаковый отскок у разных смесей может соответствовать различному сопротивлению сжатию. Ударный импульс также требует градуировки. Способы описаны в материале о неразрушающем контроле бетона.
Для прямых методов — отрыва со скалыванием, скалывания ребра — допускаются нормативные зависимости по условиям ГОСТ 22690.
Нормативная основа построения
Программа составляется с учетом пяти стандартов и действующих поправок:
ГОСТ 17624-2021 — ультразвуковое определение сопротивления сжатию
ГОСТ 22690-2015 — механические методы неразрушающего контроля
ГОСТ 18105-2018 — правила контроля и оценки прочностных характеристик
ГОСТ 28570-2019 — испытания проб из конструкций
ГОСТ 10180-2012 — испытания контрольных образцов
Регламентируются выбор участков, измерения, обработка, пригодность модели, корректировка. Для специальных материалов проверяется область применения метода.
Какие исходные сведения необходимы лаборатории
Уточняются: тип конструкции, проектный класс, номинальный состав, возраст, даты бетонирования, режим твердения, доступность поверхностей. Для получения данных используются проектные чертежи, исполнительные схемы, паспорта смеси, журналы работ, предыдущие протоколы.
Для старого здания дополнительно проверяются повреждения, увлажнение, поверхностный слой, армирование.
Участки и диапазон показаний
Предварительный косвенный контроль помогает выбрать зоны с минимальными, максимальными, промежуточными значениями. Выбор только близких показаний сужает диапазон модели.
Учитываются однородность, геометрия элемента, расположение арматуры, возможность опорных испытаний. Непригодные места исключаются. Важно фиксировать трещины, раковины, покрытия.
При построении зависимости по конструкциям ГОСТ 17624 и ГОСТ 22690 предусматривают минимум 12 единичных значений. По ГОСТ 22690 для кубов нужно минимум 15 серий или 30 отдельных образцов. Сокращать выборку недопустимо.
Как определяется фактическая прочность для градуировки
Отрыв со скалыванием
Фиксируется усилие извлечения анкера с локальным разрушением материала. Опорное значение рассчитывается по установленной методике. Учитываются толщина, глубина установки, арматура. Повреждение восстанавливается.
Керны из конструкции
Керны подготавливаются, испытываются на прессе по ГОСТ 28570 с учетом геометрии, состояния проб, расчетных коэффициентов. Места бурения согласовываются с учетом армирования, несущей способности. Работа с пробами описана в материале о разрушающих испытаниях бетона.

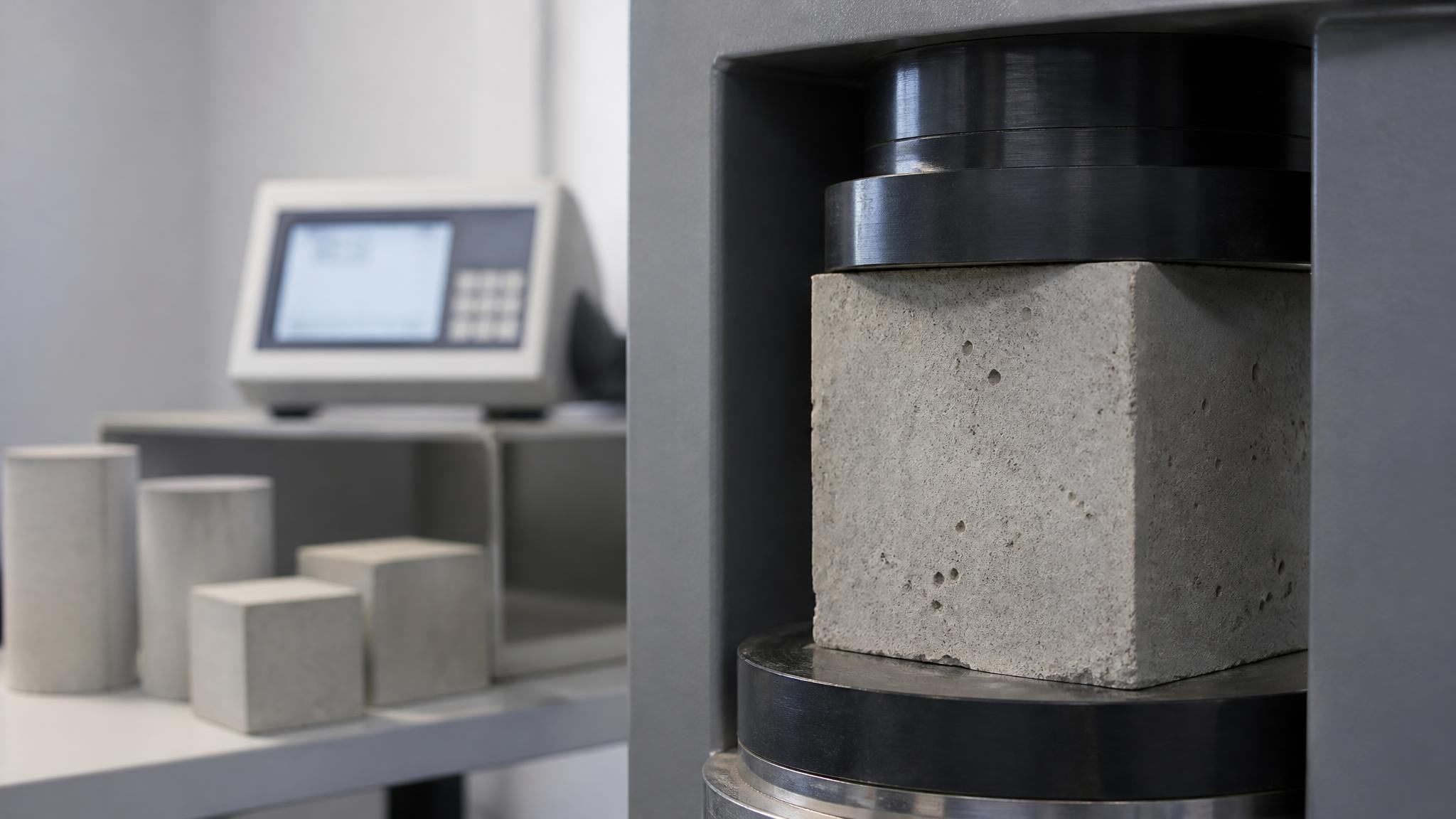

Контрольные образцы
Специально изготовленные кубы испытываются косвенным способом и на сжатие по ГОСТ 10180 в порядке выбранной методики. Необходимо соблюдать требования к составу, изготовлению, возрасту, твердению. Выбор варианта зависит от метода контроля.
Последовательность построения градуировочной связи
- Изучение документации и определение цели контроля
- Выбор метода, конструкций, участков
- Подготовка поверхности, проверка оборудования
- Получение косвенных показаний, опорных значений
- Сопоставление пар, расчет уравнения
- Статистическая проверка, установление диапазона, условий применения
Каждая пара относится к одному участку либо к сопоставимым образцам по требованиям методики.
Проверка достоверности
Используют коэффициент корреляции. Остаточное среднеквадратическое отклонение отражает расхождения между опорными и расчетными значениями. Дополнительно оцениваются объем выборки, разброс, охват диапазона.
ГОСТ 22690 требует коэффициента корреляции не менее 0,7 и остаточного отклонения не более 15% средней прочности исходной выборки. ГОСТ 17624 также предусматривает пороги 0,7 и 15% для соответствующих параметров. Расчет выполняется по приложению стандарта с учетом поправок.
Одного показателя корреляции недостаточно. Отбраковка обосновывается по нормативной процедуре. Удалять неудобные точки ради улучшения статистики нельзя.
При несоответствии проверяются записи, оборудование, методика, однородность. Обосновываются дополнительные испытания либо смена метода.
Что влияет на точность измерений
Вид цемента, заполнители, добавки, возраст, режим твердения изменяют структуру материала. Влажность влияет на акустические показатели, карбонизация поверхности — на отскок. Имеют значение температура, шероховатость, загрязнение, внутренние дефекты, положение арматуры.
Важно учитывать тип прибора, направление воздействия, схему. За границами диапазона или при изменении условий растет риск ошибки.
Когда можно использовать готовую формулу
Готовая модель может использоваться для определенного материала и условий. Показание в МПа требует проверки допустимости нормативного использования.
| Процедура | Содержание | Когда применяется |
|---|---|---|
| Построение | Новая выборка, расчет уравнения | Нет подходящей проверенной модели |
| Привязка | Проверка существующей связи, расчет поправки | Выполняются условия приложения ГОСТ |
| Корректировка | Пересчет с дополнительными данными | Поддерживается пригодность прежней модели |
Какие изменения требуют корректировки
Проверка нужна при смене состава, прочностного диапазона, возраста, твердения, оборудования или схемы измерений.
Стандарты предусматривают корректировку не реже раза в месяц. Дополнительная выборка — минимум три участка.
При существенных изменениях может потребоваться новое построение модели. Перенос на другой объект требует проверки.
Документы, сопровождающие результаты
Оформляются протоколы, схемы участков, косвенные показания, опорные данные, уравнение, график. Указываются статистика, диапазон, ограничения, методы, стандарты. Идентификация проб, приборов, мест измерений обеспечивает прослеживаемость расчета.
Сама градуировочная зависимость не подтверждает класс всей конструкции. Результаты оцениваются по ГОСТ 18105. Данные могут использоваться при приемке, обследовании, подготовке заключений, расчетов.
Ошибки при построении и применении
Достоверность нарушается при использовании заводской формулы без проверки, смешении несопоставимых составов, недостаточной выборке, узком диапазоне.
Игнорирование поверхности, влажности, температуры, арматуры увеличивает погрешность. Непригодная модель, выход за ее границы, пропуск корректировки, перенос на другой прибор без обоснования влекут повторные испытания или неверные выводы о безопасности.
Что подготовить перед испытаниями
Заказчику требуется обозначить цель, предоставить сведения о конструкциях, проектных классах, составе, возрасте, прежних проверках. Уточняются прежние зависимости, доступ, повреждающие испытания, ограничения и сроки.
Программа испытаний определяется лабораторией. Стоимость зависит от числа участков, доступности, опорных испытаний, подготовки проб. Комплексная программа целесообразна для градуировки с оценкой соответствия.
Вопросы перед назначением контроля
Для чего нужна градуировочная зависимость? Для обоснованного перевода косвенных показаний в сопротивление сжатию.
Обязательно ли строить новую? Допустимый вариант определяется методом. Возможны привязка готовой модели или нормативная формула.
Подойдет ли зависимость производителя? При подтвержденной допустимости, включая необходимую привязку.
Чем отличаются построение, привязка и корректировка? Созданием модели, адаптацией готовой, пересчетом прежней.
Сколько требуется участков? При построении по конструкциям — минимум 12 пар. Для образцов и привязки требования отдельные.
Можно ли обойтись без повреждений? Нужны опорные испытания. Применимость заранее изготовленных образцов зависит от методики.
Нужна ли отдельная связь для каждого класса? Объединение возможно по условиям ГОСТ. Совпадения класса недостаточно.
Можно ли использовать модель на нескольких объектах? После проверки сопоставимости и необходимых процедур.
Как часто нужна корректировка? Для промежуточного и проектного возраста — не реже раза в месяц по указанным стандартам.
Что делать при несоответствии ГОСТ? Проверить данные и методику, обосновать дополнительные испытания или смену способа контроля.
Какие документы выдаются? Протоколы с исходными значениями, расчетом, статистикой, условиями применения.
Как сохранить достоверность последующего контроля
Корректное построение градуировочной зависимости прочности бетона обеспечивает достоверность косвенных измерений. Сопоставимость результатов, проверка статистики, корректировка позволяют применять данные при контроле, приемке, обследовании.
