Испытания анкеров на вырыв: методы и особенности проверки креплений
Испытание анкера на вырыв помогает оценить соединение в конкретной конструкции. Надежность крепления зависит от прочности основания, монтажа и условий эксплуатации. Характеристики меняются в зависимости от условий. Различаются методы, виды проверок, порядок работ, причины разрушений и использование результатов.
Что показывает сопротивление анкера вырыву
Испытание на вырыв — проверка сопротивления соединения растягивающему усилию вдоль оси крепежного элемента. Нагрузка передается через захват, усилие и перемещение регистрируются приборами. Разрушающая проверка определяет предельное сопротивление, контрольная — поведение при заданном усилии.
Проверяется система анкер-основание: прочная шпилька способна выйти вместе с фрагментом слабого бетона. Данные используются проектировщиком для оценки расчетных параметров, подрядчиком для проверки монтажа, техническим заказчиком для строительного контроля.
Когда проверка крепления нужна на объекте
Натурные испытания востребованы при монтаже фасадов, металлоконструкций, инженерных систем и тяжелого оборудования. Необходимость определяется проектом, нормативами и программой контроля. При реконструкции проверка особенно полезна при неизвестной прочности, неоднородности стен и сомнениях в качестве монтажа.
Анкеры требуют разных подходов
| Вид крепежа | Как передается усилие | Что учитывается перед проверкой |
|---|---|---|
| Анкеры механические | Через распор, трение, упор или зацепление | Глубина установки, геометрия отверстия, момент затяжки либо заданное перемещение |
| Химический | Через сцепление состава с металлом и стенками отверстия | Очистка, температура, влажность, срок годности смеси и время отверждения |
| Фасадный пластиковый | Через распорную зону и взаимодействие с материалом стены | Тип кладки, пустоты, рабочая длина и соответствие распорного элемента |
| Тарельчатый | Через анкерную зону и элементы удержания утеплителя | Способ приложения нагрузки и проверяемый механизм разрушения |
| Шпилька или специальное изделие | По предусмотренной конструкцией схеме | Материал, размеры, способ закрепления и техническая документация |
Клеевое соединение нагружается после выдержки с учетом температуры и условий установки. Для механического изделия проверяются глубина и предусмотренный момент затяжки.
Два способа нагружения и пределы их применения
Нагрузка до предельного состояния
Усилие повышается до предусмотренного предельного состояния. Фиксируются сопротивление, зависимость нагрузка-перемещение и механизм отказа. Подход дает данные для нормативной обработки. Испытанное изделие нельзя автоматически оставить в эксплуатации: заранее предусматриваются тестовые образцы и восстановление повреждений.
Проверка заданным усилием
Контрольные крепления нагружаются до заданного значения, если порядок предусмотрен методикой. Оцениваются смещения и состояние узла. Успешная проверка подтверждает выполнение заданных критериев. Предельная несущая способность остается неопределенной. Усилие, выдержка и допустимое смещение назначаются до работ.
Лаборатория или строительная площадка?
В лаборатории исследуются характеристики в подготовленных основаниях с заданными свойствами. На площадке оценивается работа соединения в реальной конструкции.
Какие ГОСТ применяются к испытаниям
Документ выбирается по типу изделия, основанию и цели проверки.
| Документ | Что регулируется |
|---|---|
| ГОСТ Р 71447-2024 | Натурный метод проверки анкерных соединений в каменной кладке и железобетонных конструкциях на статический вырыв |
| ГОСТ Р 56731-2023 | Методы испытаний механических изделий в готовом основании из тяжелого бетона |
| ГОСТ Р 58387-2024 | Методы испытаний клеевых изделий в тяжелом или мелкозернистом бетоне классов В15–В60 |
| ГОСТ Р 57787-2017 | Термины, определения и классификация строительного крепежа |
ГОСТ Р 58387-2024 действует с 1 марта 2025 года взамен редакции 2019 года. Для пластиковых и тарельчатых изделий нужны профильные стандарты.
Как основание меняет результат вырыва
Монолитный и сборный железобетон, тяжелый и легкий бетон, кирпич, сплошные и пустотелые блоки требуют совместимого крепежа. В пустотелой кладке важны положение отверстия относительно перегородок и предусмотренная система закрепления.
Учитываются прочность, возраст и состояние бетона, трещины, толщина элемента, арматура, межосевые и краевые расстояния. При недостатке сведений назначается исследование материала.
Способы разобраны в статье о методах определения прочности бетона на сжатие.
Как формируется выборка для испытаний
Контрольные участки выделяются по однородности и прочности материала. Программа учитывает тип, диаметр, глубину установки, проектные усилия и требования стандарта. Различающиеся основания проверяются отдельными сериями.
Число образцов определяется методикой и программой контроля. Произвольная выборка может пропустить слабые зоны. Для разрушающей серии согласуются безопасные тестовые точки, расстояния до краев и соседних элементов, ограничения по арматуре и восстановление участков.
Что подготовить перед выездом лаборатории
Сначала сверяются проект, маркировка и размеры изделий. Проверяются диаметр и глубина отверстия, глубина анкеровки, допустимый материал, условия монтажа. Для механического крепежа уточняется требуемая затяжка, для клеевого — состояние состава и время выдержки.
Малая глубина, неверный диаметр сверления, пыль, нарушение затяжки и повреждения стены снижают сопротивление. До выезда согласуются доступ, схема точек, проектные нагрузки, требования к документам и безопасная установка прибора.
Как проходит нагружение на площадке

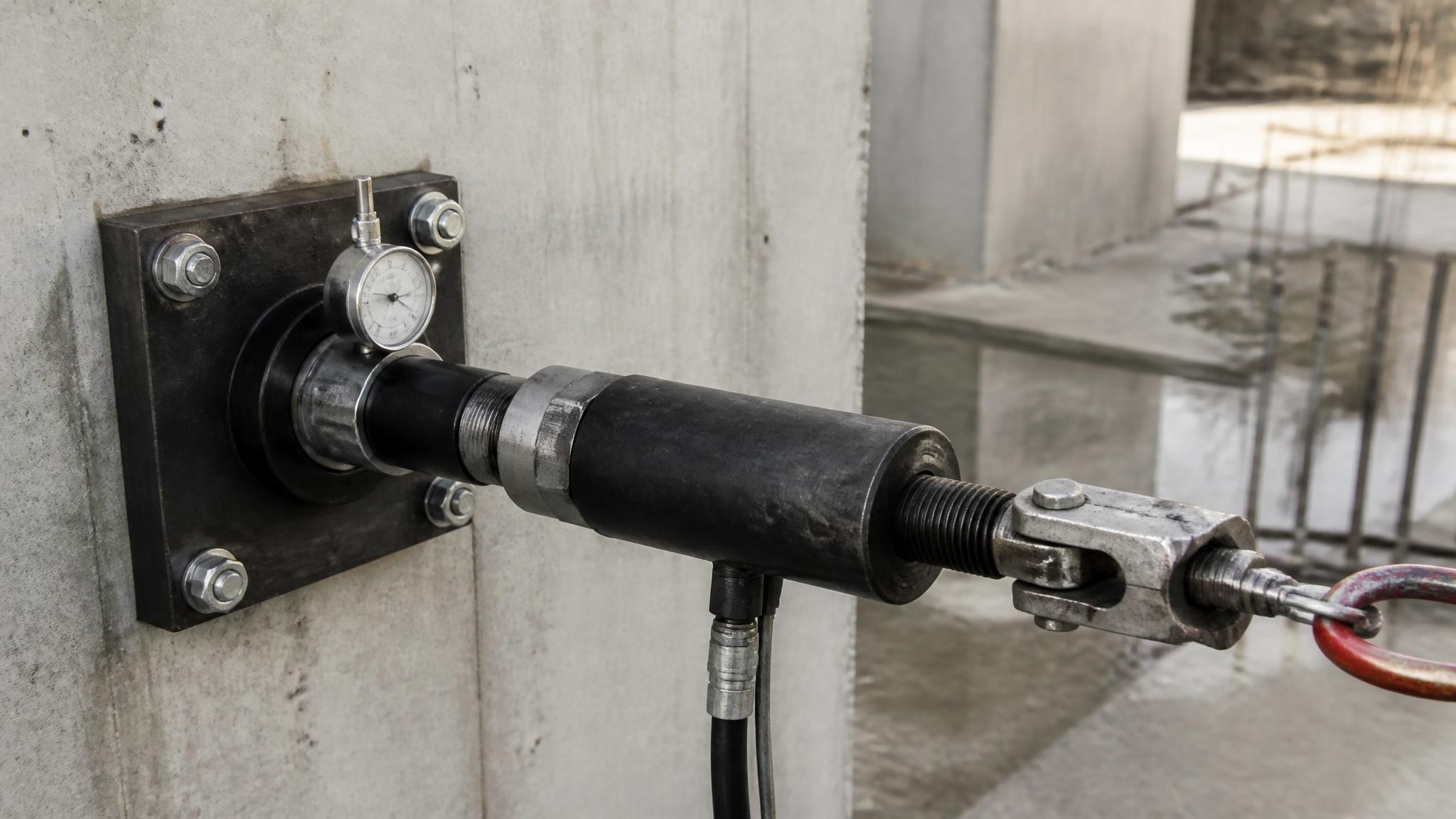

Для приложения усилия используются гидравлические или другие специализированные установки. Диапазон измерения и оснастка должны соответствовать ожидаемой нагрузке, пригодность средств измерений подтверждается установленным порядком.
Последовательность работ включает:
- Проверку документации, осмотр материала и идентификацию контрольных точек
2. Проверку размеров и условий установки выбранного крепежа
3. Подготовку прибора, захвата и датчиков перемещения
4. Установку опор и проверку соосности растягивающего усилия
5. Плавное либо ступенчатое нагружение по принятой программе
6. Регистрацию нагрузки, смещения и предусмотренных признаков предельного состояния
7. Разгрузку, осмотр зоны и оформление первичных записей
Перекос захвата искажает результат. Опоры располагаются по методике: прижатие материала рядом с изделием способно сдерживать образование конуса. Смещение измеряется относительно основания. Опасная зона ограждается, исключается нахождение персонала на траектории отделившихся деталей.
Что раскрывает характер разрушения
Отказ соединения бывает связан с вытягиванием распорной части, нарушением сцепления, выходом клеевого слоя, выкалыванием бетонного конуса, раскалыванием материала или разрывом металла. В кладке возможны повреждения стенок блока и швов.
Механизм указывает на слабое звено. Выкалывание бетона не доказывает дефект изделия: сопротивление может ограничиваться материалом. При раннем проскальзывании проверяются глубина и монтаж; для клеевого соединения — заполнение, очистка и выдержка. При необходимости исследуется основание.
Как из измерений получают расчетные данные
Обрабатываются нагрузка, смещение, механизм разрушения и параметры системы. График показывает жесткость и развитие перемещения.
Для серии оцениваются среднее значение, разброс и нормативные характеристики. Расчет требует нормативной обработки, коэффициентов надежности, учета геометрии узла и действующих воздействий.
Сопротивление испытанного элемента сопоставляется с паспортом и проектом в сопоставимых условиях.
Действия при слабом результате
Устанавливается причина: слабое основание, неподходящее изделие, малая глубина или дефект монтажа. Проверяются прибор и схема нагружения.
Далее могут назначаться: обследование основания, дополнительная серия, другой тип крепежа или изменение глубины и схемы закрепления. Решение согласовывается с проектной организацией.
Простое увеличение количества точек без расчета распределения усилий не гарантирует требуемого сопротивления.
Чем различаются строительные задачи
| Объект крепления | Что важно для программы |
|---|---|
| Навесной фасад | Материал наружной стены, расположение кронштейнов, усилия от веса и ветра |
| Металлоконструкция | Растяжение, сдвиг, совместная работа группы и геометрия опорного узла |
| Технологическое оборудование | Эксплуатационные усилия, вибрация и необходимость специальных проверок |
| Трубы, воздуховоды, кабельные системы | Схема подвесов, нагрузки на отдельные точки и условия эксплуатации |
| Реконструируемое здание | Фактическая прочность, неоднородность кладки и сохранность конструкции |
Какие сведения должны остаться в протоколе
Протокол содержит: объект, заказчика, исполнителя, дату, методику, контрольные участки, характеристики изделия и материала, сведения об оборудовании. Приводятся нагрузки, перемещения, условия, обработка и выводы в пределах проверки.
Прилагаются предусмотренные методикой схемы, фотографии и графики. Состав испытаний анкерных креплений согласовывается вместе с требованиями к протоколу. Документ используется в строительном контроле и исполнительной документации.
Для оценки безопасности конструкции требуется также проектный расчет.
От чего зависят сроки и стоимость проверки
Сроки и стоимость зависят от числа серий, типа крепежа, усилий, состояния материала и доступа. Учитываются исследование основания, высотные работы, тестовые элементы, отверждение состава, измерения и оформление протокола.
Для оценки нужны схемы, паспорт, нагрузки и условия доступа.
Ошибки, из-за которых испытания теряют достоверность
Наиболее частые причины некорректной оценки:
· методика выбрана без учета изделия и материала
· различающиеся участки объединены в общую выборку
· количество образцов сокращено без обоснования
· клеевой состав нагружен до завершения выдержки
· глубина, затяжка и краевые расстояния не проверены
· прибор или расположение опор не соответствуют задаче
· контрольное усилие принято за предельное сопротивление
· вывод сделан по единственному максимальному показанию
· после разрушения не предусмотрено восстановление
Что согласовать перед заказом испытаний
До выезда проверяется готовность:
✓ определены цель и применимая методика
✓ переданы паспорт, размеры и схема размещения крепежа
✓ известны материалы и доступные данные о прочности
✓ указаны проектные нагрузки и условия работы
✓ согласованы участки, объем выборки и критерии оценки
✓ обеспечены доступ и установка оборудования
✓ предусмотрены тестовые элементы и восстановление
✓ установлены требования к документам, сроки и ответственные
Ответы на практические вопросы об анкерах
Для чего выполняется проверка на вырыв?
Для оценки сопротивления осевому растяжению, подбора решения и контроля монтажа в конкретном основании.
Какие изделия испытываются на вырыв?
Механические, клеевые, фасадные, пластиковые и специальные — при наличии подходящей методики и оснастки.
Чем отличается проверка химического крепежа?
Требуется подтверждение подготовки отверстия и завершения отверждения при фактической температуре.
Сколько образцов нужно?
Число назначается по применимому стандарту и программе для каждого контрольного участка. Универсальная выборка для любых материалов отсутствует.
Обязательно ли доводить до разрушения?
Цель и методика определяют уровень нагружения. Контроль заданным усилием допустим при обоснованной программе.
Подходят ли кирпич и блоки?
Да, если изделие предназначено для основания, а выбранный способ учитывает кладку и пустоты.
Как назначить допустимую нагрузку?
По нормативно обработанным данным и расчету узла с коэффициентами надежности и учетом воздействий.
Что делать после отказа?
Установить причину, согласовать исправление проектного решения и выполнить повторный контроль.
Какие документы регулируют работы?
ГОСТ Р 71447-2024, профильные стандарты на изделия, применимые своды правил и техническая документация.
Можно ли проводить работы на площадке?
Да, при подходящих условиях установки прибора, безопасном доступе и согласованной программе.
Какой документ подтверждает результат?
Протокол с измерениями и обработкой по применимой методике.
От чего зависит стоимость?
От программы, объема работ, состояния материала и доступности участков.
Результаты для надежного крепления
Методы испытаний на вырыв дают данные для оценки соединения и устранения дефектов. Решение о надежности принимается с учетом протокола, расчетной схемы и условий эксплуатации.
