Методы определения границы текучести грунта: испытание балансирным конусом и альтернативные подходы
Один из основных методов определения границы текучести грунта основан на погружении стандартного конуса в подготовленную грунтовую пасту. Граница текучести показывает влажность, при которой связный грунт переходит из пластичного состояния в текучее. Показатель используют при классификации дисперсных грунтов, оценке их консистенции и подготовке исходных данных для проектирования.
Исследование выполняется по ГОСТ 5180-2015, с помощью балансирного конуса. Границе текучести соответствует влажность пасты, при которой конус под собственной массой погружается за 5 секунд на глубину 10 мм.
Международный стандарт ISO 17892-12:2018 предусматривает конусный метод и метод чашки Касагранде.
Что происходит с грунтом при достижении границы текучести
Граница текучести — это верхний предел пластичного состояния связного грунта. При увеличении содержания воды взаимодействие между частицами меняется, сопротивление сдвигу уменьшается, а грунтовая масса постепенно теряет способность сохранять приданную форму. При достижении установленного лабораторного критерия ее состояние принимают за текучее.
Переход между состояниями происходит постепенно. Поэтому граница устанавливается через стандартизированное испытание, обеспечивающее сопоставимость результатов разных проб и серий исследований.
Показатель актуален прежде всего для грунтов, в составе которых присутствуют глинистые и пылеватые частицы. Их свойства заметно меняются при увлажнении. Один и тот же связный грунт в зависимости от содержания воды может быть твердым, пластичным, текучепластичным или текучим.
Границу текучести следует отличать от естественной влажности. Естественная влажность характеризует фактическое содержание воды в образце на момент отбора.
Какие задачи решает лабораторное определение показателя
Полученное значение входит в комплекс физических характеристик, применяемых при инженерно-геологических изысканиях и обследованиях. Оно помогает установить разновидность связного грунта и оценить, насколько его состояние зависит от увлажнения.
Результаты исследования используют для следующих задач:
- классификации глинистых грунтов
- определения их состояния и консистенции
- расчета числа пластичности и показателя текучести
- сопоставления проб из разных слоев и скважин
- подготовки исходных данных для расчета оснований
- контроля грунтов при устройстве насыпей и обратных засыпок
- анализа причин деформаций зданий и сооружений
Граница текучести не является самостоятельным расчетным показателем несущей способности. Ее рассматривают совместно с влажностью, плотностью, гранулометрическим составом, деформационными и прочностными характеристиками. Перечень исследований выбирают с учетом задач проекта. Например, в рамках комплексных испытаний грунтов могут определяться границы пластичности, плотность, влажность и другие необходимые параметры.
Граница текучести в системе физических характеристик
Для оценки связного грунта используется несколько взаимосвязанных показателей.
| Показатель | Что характеризует | Как используется |
| Естественная влажность ww | фактическое содержание воды в пробе | отражает состояние грунта в момент отбора |
| Граница текучести wLw_L | влажность перехода из пластичного состояния в текучее | применяется при классификации и расчете производных показателей |
| Граница раскатывания wPw_P | влажность перехода из пластичного состояния в твердое | определяет нижний предел пластичности |
| Число пластичности IPI_P | диапазон влажности, в котором грунт сохраняет пластичность | помогает установить разновидность глинистого грунта |
| Показатель текучести ILI_L | положение фактической влажности относительно пределов пластичности | характеризует консистенцию грунта |
Для каких грунтов применимо исследование
Границу текучести определяют для связных дисперсных грунтов, способных приобретать пластичную консистенцию при увлажнении. К ним относятся:
- глины
- суглинки
- супеси
- илы
- некоторые органоминеральные грунты
- дисперсные грунты со значимым содержанием пластичных частиц
У песков без связной составляющей пластичное состояние обычно отсутствует. Поэтому граница текучести для них не служит основной классификационной характеристикой. Если песчаный материал содержит глинистые частицы, решение о составе испытаний принимают после анализа пробы и ее подготовки по нормативной методике.
Работа с илами и органоминеральными грунтами требует особой осторожности. Их свойства могут меняться вследствие высыхания, окисления органических компонентов и механического нарушения структуры. Способ подготовки образца выбирают с учетом его состава и требований нормативного документа.
Балансирный конус: основной метод по ГОСТ 5180-2015
В российской практике определение границы текучести выполняют с применением балансирного конуса. Испытание основано на зависимости сопротивления грунтовой пасты проникновению от ее влажности.
Подготовленную пасту помещают в чашку и выравнивают. Острие конуса подводят к поверхности образца, после чего прибор освобождают. Конус погружается под собственной массой. Критерию границы текучести соответствует погружение на 10 мм за 5 секунд.
Если глубина составляет менее 10 мм, паста обладает повышенным сопротивлением и требует осторожного добавления воды. При чрезмерном погружении влажность уменьшают в соответствии с принятой лабораторной процедурой. После получения требуемого результата из пасты отбирают материал для определения влажности.
Оборудование для проведения испытания
Для исследования требуется комплект исправного лабораторного оборудования:
| Оборудование | Назначение |
| балансирный конус Васильева | создание нормированного воздействия на грунтовую пасту |
| цилиндрическая чашка | размещение подготовленного образца |
| шпатель | перемешивание и укладка пасты |
| емкость для подготовки | получение однородной грунтовой массы |
| лабораторные весы | определение массы влажной и высушенной навески |
| бюксы | хранение навесок при определении влажности |
| сушильный шкаф | высушивание материала до установленного состояния |
| сито | подготовка материала и удаление включений по требованиям методики |
Геометрия и масса конуса, исправность механизма, устойчивость прибора и точность измерительных средств напрямую влияют на результат. Загрязнение поверхности конуса или его отклонение от рабочего положения способно изменить глубину проникновения.
Подготовка образца без изменения его свойств

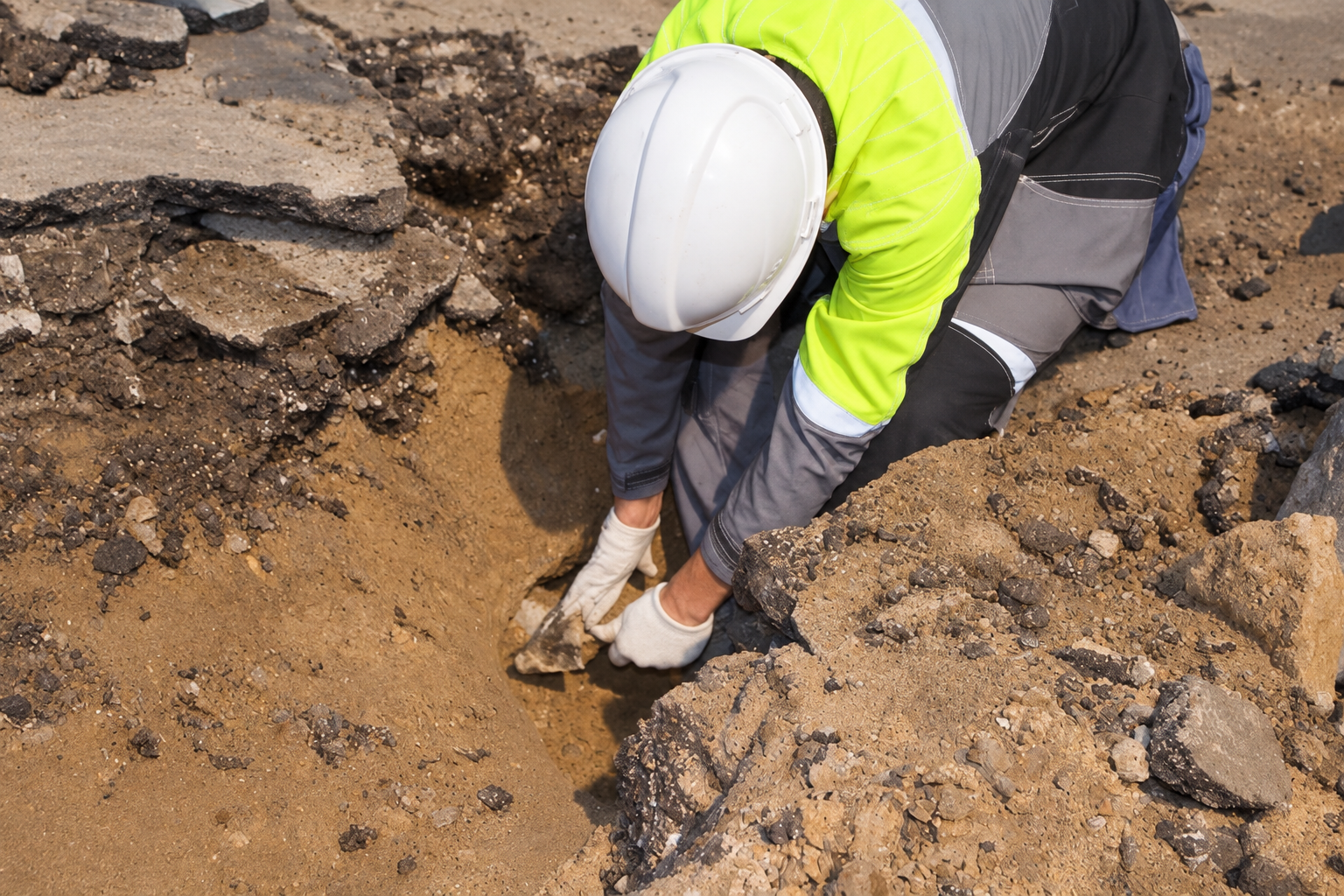

Исследование начинается с получения репрезентативной лабораторной пробы. Образец должен отражать свойства исследуемого слоя. Место и глубину отбора фиксируют в сопроводительной документации.
Из материала удаляют растительные остатки и посторонние включения. Дальнейшая подготовка включает измельчение агрегатов без разрушения минеральных зерен, отделение крупных частиц по предусмотренной методике и тщательное перемешивание.
В грунт постепенно добавляют воду до образования однородной пасты. В ней не должно оставаться сухих комков, пустот и участков с разной влажностью. Подготовленному материалу дают выдержку, необходимую для равномерного распределения воды.
Во время работы важно ограничить испарение. Открытая емкость, длительное перемешивание и повышенная температура воздуха вызывают потерю влаги. Результат в таком случае перестает соответствовать состоянию пасты в момент проверки конусом. Особенно чувствительны к условиям хранения и подготовки илы и грунты с органическими веществами.
Последовательность испытания балансирным конусом
Процедуру проводят в установленном порядке:
- Подготовленную пасту укладывают в цилиндрическую чашку
- Материал уплотняют без образования воздушных полостей
- Излишек пасты удаляют, поверхность аккуратно выравнивают
- Острие конуса совмещают с поверхностью образца
- Конус освобождают и оставляют погружаться под собственной массой
- Через 5 секунд фиксируют глубину проникновения
- Влажность пасты корректируют до достижения погружения на 10 мм
- Из зоны испытания отбирают навеску для определения влажности
После каждого добавления воды пасту тщательно перемешивают. Локальное переувлажнение создает неоднородную структуру и искажает показания. При уменьшении влажности также требуется обеспечить равномерное состояние всей массы.
Конус очищают перед очередным измерением. Чашку заполняют так, чтобы в пасте не оставалось скрытых полостей. Острие устанавливают точно у поверхности, поскольку начальное заглубление или зазор меняют фактический путь проникновения.
Как рассчитывают итоговую влажность
После достижения нормативной глубины погружения определяют содержание воды в отобранной навеске. Для этого устанавливают массу бюксы, массу влажного материала и массу после высушивания.
Полученную влажность принимают за границу текучести, если выполнен установленный критерий погружения конуса. Результат записывается в лабораторный журнал и протокол с предусмотренной методикой точностью.
Ошибки взвешивания особенно заметны при малой массе навески. На достоверность также влияют полнота высушивания, охлаждение бюксы в подходящих условиях и защита сухого материала от повторного поглощения влаги.
Чем отличается метод падающего конуса
Метод падающего конуса, применяемый в международной практике, основан на том же физическом принципе: чем выше влажность пасты, тем меньше ее сопротивление проникновению. Стандартный конус устанавливают у поверхности образца, освобождают на заданное время и измеряют глубину погружения.
Параметры испытания зависят от конкретного стандарта. Могут различаться:
- масса конуса
- угол при вершине
- продолжительность проникновения
- диапазон измеряемых глубин
- способ построения зависимости между влажностью и погружением
- критерий, соответствующий границе текучести
ISO 17892-12:2018 предусматривает конусный метод определения границы текучести. Для серии паст с разной влажностью получают значения проникновения, после чего устанавливают влажность, соответствующую принятому стандартом критерию.
Как работает чашка Касагранде
Метод Касагранде также предусмотрен ISO 17892-12:2018 и широко известен в международной практике.
Грунтовую пасту укладывают в специальную чашку, выравнивают и разделяют стандартным инструментом, формируя бороздку. Затем чашку многократно поднимают и опускают на основание. Лаборант фиксирует число ударов, при котором края бороздки смыкаются на установленном участке.
Исследование повторяют при нескольких значениях влажности. По полученным данным строят зависимость влажности от числа ударов и определяют границу текучести по нормативному критерию.
На результат могут влиять скорость вращения рукоятки, форма бороздки, состояние основания, особенности укладки пасты и оценка момента смыкания. Поэтому метод считается более чувствительным к действиям оператора, чем конусные испытания.
| Критерий сравнения | Балансирный конус по ГОСТ | Падающий конус по ISO | Чашка Касагранде |
| Основное воздействие | проникновение конуса под собственной массой | проникновение стандартного конуса | серия ударов чашки об основание |
| Регистрируемая величина | глубина за заданное время | глубина проникновения | число ударов до смыкания бороздки |
| Влияние оператора | связано с подготовкой пасты и установкой прибора | связано с подготовкой и серией измерений | дополнительно зависит от формирования бороздки и оценки ее смыкания |
| Применение | российская лабораторная практика | международная практика | международная практика |
| Важное условие | соблюдение параметров ГОСТ 5180-2015 | соблюдение выбранной схемы ISO | единообразное выполнение каждого удара и подготовка бороздки |
Где применяют результаты лабораторного исследования
Данные о пределах пластичности востребованы на разных этапах жизненного цикла объекта:
- при инженерно-геологических изысканиях перед проектированием
- при выборе расчетных характеристик основания
- при разработке земляных сооружений
- при контроле грунта в насыпях и обратных засыпках
- при обследовании зданий перед реконструкцией
- при оценке участков с признаками переувлажнения
- при установлении возможных причин осадок и деформаций
- при сравнении фактических грунтов с материалами изысканий
Для расчетов основания может потребоваться расширенный комплекс, включающий прочностные и деформационные испытания.
Какие сведения включаются в протокол
Состав документа зависит от задачи и принятой формы лаборатории. Обычно в нем отражают:
| Раздел | Содержание |
| сведения об образце | обозначение, состояние и идентификационные данные |
| информация об отборе | объект, место и глубина, если сведения предоставлены |
| описание материала | установленный вид или рабочее наименование грунта |
| методика | примененный способ и нормативный документ |
| результат | влажность на границе текучести в процентах |
| связанные параметры | граница раскатывания, число пластичности и другие определенные характеристики |
| условия и оборудование | сведения, предусмотренные системой лабораторного контроля |
| выводы | формулировки в пределах поставленной задачи |
Цель исследования желательно обозначить до передачи проб. Это помогает согласовать необходимый набор показателей и требования к оформлению результатов.
Что согласовать с лабораторией до передачи образцов
Заказчику следует сообщить название объекта, цель исследования и сведения о местах отбора. Каждую пробу маркируют так, чтобы сохранялась связь с конкретной выработкой, слоем и глубиной.
До начала работ полезно уточнить:
- требуется только граница текучести или полный комплекс физических свойств
- нужно ли определить границу раскатывания и число пластичности
- имеются ли сведения о естественной влажности
- для какого документа будут использованы результаты
- по какому стандарту необходимо выполнить испытание
- нужны ли дополнительные исследования грунта
Лаборатория SATIS EXPERT проводит исследования грунтов по действующим нормативным методикам и оформляет результаты в технической документации. Для выбора состава испытаний направьте специалистам сведения об объекте и поставленной задаче.
Частые вопросы
Что показывает граница текучести грунта?
Она показывает влажность, при которой связный грунт переходит из пластичного состояния в текучее по критерию, установленному выбранной лабораторной методикой.
Чем граница текучести отличается от границы пластичности?
Граница текучести является верхним пределом пластичного состояния. Граница раскатывания, которую также называют нижней границей пластичности, соответствует переходу грунта из пластичного состояния в твердое. Разность между ними образует число пластичности.
Для каких грунтов определяют этот показатель?
Исследование применяют к глинам, суглинкам, супесям, илам и другим дисперсным грунтам, обладающим пластичными свойствами. Для чистых песков показатель обычно не используют.
Может ли естественная влажность быть выше границы текучести?
Да. Такое соотношение указывает, что фактическая влажность превышает верхний предел пластичного состояния. Интерпретацию выполняют с учетом структуры грунта, условий залегания и других лабораторных и полевых данных.
Что дает корректно определенная граница текучести
Граница текучести грунта характеризует влажность перехода связного материала из пластичного состояния в текучее. Совместно с границей раскатывания и естественной влажностью показатель помогает классифицировать грунт, определить его консистенцию и оценить реакцию на увлажнение.
Основной российский метод определения предусмотрен ГОСТ 5180-2015 и основан на применении балансирного конуса. Международная практика также использует падающий конус и чашку Касагранде. Достоверность результата зависит от репрезентативности образца, однородности пасты, сохранения влажности, исправности оборудования и точного соблюдения процедуры.
